Vis AN

VISSERIE AN

Les boulons AN sont en alliage d'acier 8760 avec traitement thermique.

La resistance est de minimum 125.000 PSI.

Le bichromatage jauge est aux normes QQ-P-416A.

Pour sélectionner votre vis, veuillez la choisir dans le tableau ci-dessous et cliquer sur la référence.

Vis AN3 - AN4

Vis AN5 - AN6

			AN3 (3/16-32 ou 4,76 mm)				AN4 (1/4-28 ou 6,35 mm)
Dash	Longueur Totale en pouce	Longueur En mm	Longueur lisse Pouces / mm		Sans perçage	Avec perçage	Longueur lisse Pouces / mm		Sans perçage	Avec perçage
-3	15/32	11.9	1/16	1.58	AN3-3A	AN3-3	1/16	1.58	AN4-3A	AN4-3
-4	17/32	13.49	1/8	3.17	AN3-4A		1/6	1.58	AN4-4A	AN4-4
-5	21/32	16.66	1/4	6.35	AN3-5A	AN3-5	3/16	4.76	AN4-5A	AN4-5
-6	25/32	19.85	3/8	9.52	AN3-6A	AN3-6	5/16	7.94	AN4-6A	AN4-6
-7	29/32	23	1/2	12.7	AN3-7A	AN3-7	7/16	11.11	AN4-7A	AN4-7
-10	1-1/32	26.20	5/8	15.87	AN3-10A	AN3-10	9/16	14.28	AN4-10A	AN4-10
-11	1-5/32	29.37	3/4	19.05	AN3-11A	AN3-11	11/16	17.46	AN4-11A	AN4-11
-12	1-9/32	32.54	7/8	22.22	AN3-12A	AN3-12	13/16	20.64	AN4-12A	AN4-12
-13	1-13/32	35.72	1	25.4	AN3-13A	AN3-13	15/16	23.81	AN4-13A	AN4-13
-14	1-17/32	38.89	1-1/8	28.57	AN3-14A	AN3-14	1-1/16	26.98	AN4-14A	AN4-14
-15	1-21/32	42.06	1-1/4	31.75	AN3-15A	AN3-15	1-3/16	30.16	AN4-15A	AN4-15
-16	1-25/32	45.25	1-3/8	34.92	AN3-16A	AN3-16	1-5/16	33.34	AN4-16A	AN4-16
-17	1-29/32	48.40	1-1/2	38.1	AN3-17A	AN3-17	1-7/16	36.51	AN4-17A	AN4-17
-20	2-1/32	51.59	1-5/8	41.27	AN3-20A	AN3-20	1-9/16	39.69	AN4-20A	AN4-20
-21	2-5/32	54.77	1-3/4	44.45	AN3-21A		1-11/16	42.86	AN4-21A
-22	2-9/32	57.94	1-7/8	47.62	AN3-22A		1-13/16	46.04	AN4-22A
-23	2-13/32	61.12	2	50.8	AN3-23A		1-15/16	49.21	AN4-23A	AN4-23
-24	2-17/32	64.29	2-1/8	53.97	AN3-24A	AN3-24	2-1/16	52.39	AN4-24A	AN4-24
-25	2-21/32	67.47	2-1/4	57.15	AN3-25A		2-3/16	55.56	AN4-25A	AN4-25
-26	2-25/32	70.64	2-3/8	60.32			2-5/16	58.74	AN4-26A
-27	2-29/32	73.82	2-1/2	63.5	AN3-27A		2-7/16	61.91	AN4-27A	AN4-27
-30	3-1/32	76.99	2-5/8	66.67			2-9/16	65.09	AN4-30A
-31	3-5/32	80.17	2-3/4	69.85			2-11/16	68.26	AN4-31A
-32	3-9/32	83.34	2-7/8	73.02			2-13/16	71.44	AN4-32A
-33	3-13/32	86.52	3	76.2			2-15/16	74.61	AN4-33A
-34	3-17/32	89.69	3-1/8	79.37			3-1/16	77.80	AN4-34A
-35	3-21/32	92.87	3-1/4	82.55			3-3/16	80.96	AN4-35A
-36	3-25/32	96.04	3-3/8	85.72			3-5/16	84.14	AN4-36A
-37	3-29/32	99.21	3-1/2	88.9			3-7/16	87.31	AN4-37A
-40	4-1/32	102.39	3-5/8	92.07			3-9/16	90.49	AN4-40A
-41	4-5/32	105.57	3-3/4	95.25			3-11/16	93.66	AN4-41A
-42	4-9/32	108.74	3-7/8	98.42	AN3-42A		3-13/16	96.84	AN4-42A
-43	4-13/32	111.92	4	101.6			3-15/16	100.01	AN4-43A
-44	4-17/32	115.09	4-1/8	104.8			4-1/16	103-19	AN4-44A

			AN5 (5/16-24 ou 7,93 mm)				AN6 (3/8-24 ou 9,52 mm)
Dash	Longueur Totale en pouce	Longueur En mm	Longueur lisse Pouces / mm		Sans perçage	Avec perçage	Longueur lisse Pouces / mm		Sans perçage	Avec perçage
-4	19/32	15.08	1/16	1.59	AN5-4A	AN5-4	1/16	1.59	AN6-4A	AN6-4
-5	23/32	18.26	3/16	4.76	AN5-5A	AN5-5	1/16	1.59	AN6-5A	AN6-5
-6	27/32	21.43	5/16	7.94	AN5-6A	AN5-6	3/16	4.76	AN6-6A	AN6-6
-7	31.32	24.61	7/16	11.11	AN5-7A	AN5-7	5/16	7.94	AN6-7A	AN6-7
-10	1-3/32	27.78	9/16	14.28	AN5-10A	AN5-10	7/16	11.11	AN6-10A	AN6-10
-11	1-7/32	30.95	11/16	17.46	AN5-11A	AN5-11	9/16	14.28	AN6-11A	AN6-11
-12	1-11/32	34.13	13/16	20.64	AN5-12A	AN5-12	11/16	17.46	AN6-12A	AN6-12
-13	1-15/32	37.31	15/16	23.81	AN5-13A	AN5-13	13/16	20.64	AN6-13A	AN6-13
-14	1-19/32	40.48	1-1/16	26.99	AN5-14A	AN5-14	15/16	23.81	AN6-14A	AN6-14
-15	1-23/32	43.66	1-3/16	30.16	AN5-15A	AN5-15	1-1/16	26.99	AN6-15A	AN6-15
-16	1-27/32	46.83	1-5/16	33.33	AN5-16A	AN5-16	1-3/16	30.16	AN6-16A	AN6-16
-17	1-31/32	50.01	1-7/16	36.51	AN5-17A	AN5-17	1-5/16	33.34	AN6-17A	AN6-17
-20	2-3/32	53.18	1-9/16	39.69	AN5-20A	AN5-20	1-7/16	36.51	AN6-20A	AN6-20
-21	2-7/32	56.35	1-11/16	42.86	AN5-21A	AN5-21	1-9/16	39.69	AN6-21A
-22	2-11/32	59.53	1-13/16	46.03	AN5-22A	AN5-22	1-11/16	42.86
-23	2-15/32	62.70	1-15/16	49.21	AN5-23A	AN5-23	1-13/16	46.04
-24	2.19/32	65.88	2-1/16	52.39	AN5-24A	AN5-24	1-15/16	49.21	AN6-24A
-25	2-23/32	69.05	2-4/16	57.15	AN5-25A	AN5-25	2-1/16	52.39		AN6-25
-26	2-27/32	72.23	2-5/16	58.74	AN5-26A		2-3/16	55.56	AN6-26A
-27	2-21/32	67.47	2-7/16	61.91	AN5-27A		2-5/16	58.74	AN6-27A
-30	3-3/32	78.58	2-9/16	65.09	AN5-30A	AN5-30	2-7/16	61.91
-31	3-7/32	81.75	2-11/16	68.26	AN5-31A		2-9/16	65.09
-32	3-11/32	84.93	2-13/16	71.44	AN5-32A	AN5-32	2-11/16	68.26		AN6-32
-33	3-15/32	88.10	2-15/16	74.61	AN5-33A		2-13/16	71.44		AN6-33
-34	3-19/32	91.28	3-1/16	77.79	AN5-34A		2-15/16	74.61
-35	3-23/32	94.45	3-3/16	80.96	AN5-35A	AN5-35	3-1/16	77.79		AN6-35
-36	3-27/32	97.63	3-5/16	84.14	AN5-36A		3-3/16	80.96	AN6-36A
-37	3-31/32	100.80	3-7/16	87.31	AN5-37A		3-5/16	84.14
-40	4-3/32	103.98	3-9/16	90.49	AN5-40A		3-7/16	87.14	AN6-40A
-41	4-7/32	107.15	3-11/16	93.66	AN5-41A
-42	4-11/32	110.33	3-13/16	96.84	AN5-42A
-43	4-15/32	113.50	3-15/16	100.01	AN5-43A
-44	4-19/32	116.68	4-1/16	103.19	AN5-44A
-45	4-23/32	119.85	4-3/16	106.36	AN5-45A

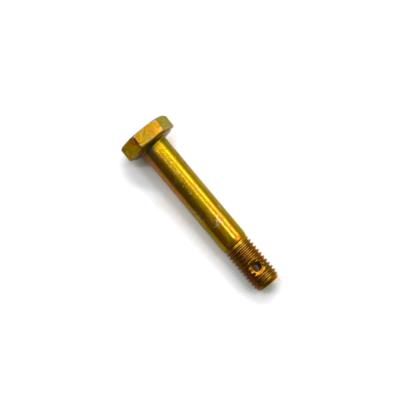

Vis AN3-10

(Code: AN3-10)

2,95 €

Vis AN3-10.
Ø4.76 mm x 26.20 mm.
Partie lisse: 15.87 mm.

Détails Acheter

Vis AN3-10A

(Code: AN3-10A)

1,68 €

Vis AN3-10A.
Ø4.76 mm x 26.20 mm.
Partie lisse: 15.87 mm.

Détails Acheter

Vis AN3-11

(Code: AN3-11)

3,17 €

Vis AN3-11.
Ø4.76 mm x 29.37 mm.
Partie lisse: 19.05 mm.

Détails Acheter

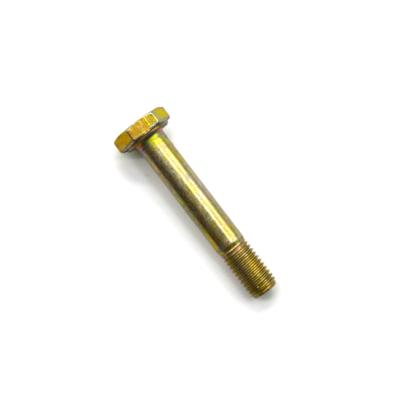

Vis AN3-11A

(Code: AN3-11A)

1,68 €

Vis AN3-11A.
Ø4.76 mm x 29.37 mm.
Partie lisse: 19.05 mm.

Détails Acheter

Vis AN3-12

(Code: AN3-12)

3,78 €

Vis AN3-12.
Ø4.76 mm x 32.54 mm.
Partie lisse: 22.22 mm.

Détails Acheter

Vis AN3-12A

(Code: AN3-12A)

1,86 €

Vis AN3-12A.
Ø4.76 mm x 32.54 mm.
Partie lisse: 22.22 mm.

Détails Acheter

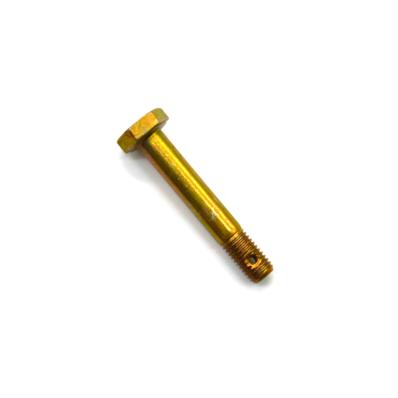

Vis AN3-13

(Code: AN3-13)

3,49 €

Vis AN3-13.
Ø4.76 mm x 35.72 mm.
Partie lisse: 25.4 mm.

Détails Acheter

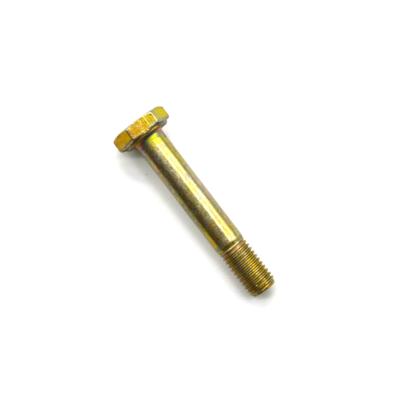

Vis AN3-13A

(Code: AN3-13A)

1,86 €

Vis AN3-13A.
Ø4.76 mm x 35.72 mm.
Partie lisse: 25.4 mm.

Détails Acheter

Vis AN3-14

(Code: AN3-14)

3,28 €

Vis AN3-14.
Ø4.76 mm x 38.89 mm.
Partie lisse: 28.57 mm.

Détails Acheter

(1)

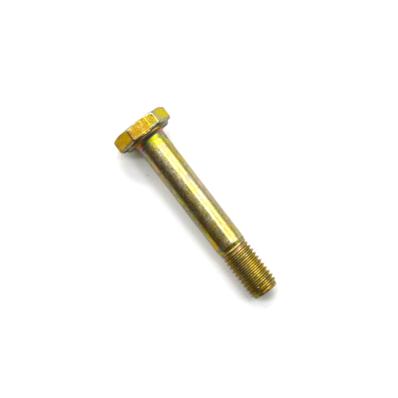

Vis AN3-14A

(Code: AN3-14A)

1,68 €

Vis AN3-14A.
Ø4.76 mm x 38.89 mm.
Partie lisse: 28.57 mm.

Détails Acheter

Vis AN3-15

(Code: AN3-15)

3,49 €

Vis AN3-15.
Ø4.76 mm x 42.06 mm.
Partie lisse: 31.75 mm.

Détails Acheter

Vis AN3-15A

(Code: AN3-15A)

2,16 €

Vis AN3-15A.
Ø4.76 mm x 42.06 mm.
Partie lisse: 31.75 mm.

Détails Acheter

Vis AN3-16

(Code: AN3-16)

3,64 €

Vis AN3-16.
Ø4.76 mm x 45.25 mm.
Partie lisse: 34.92 mm.

Détails Acheter

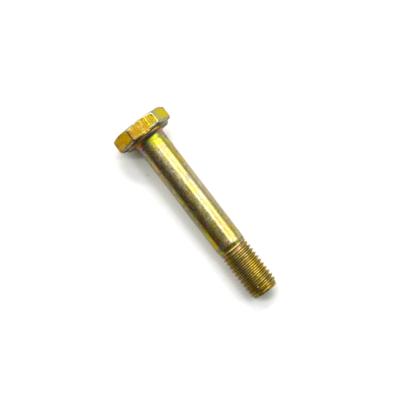

Vis AN3-16A

(Code: AN3-16A)

1,92 €

Vis AN3-16A.
Ø4.76 mm x 45.25 mm.
Partie lisse: 34.92 mm.

Détails Acheter

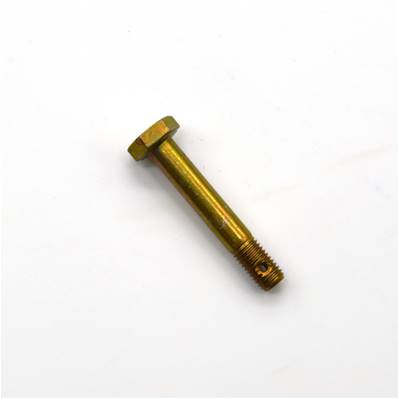

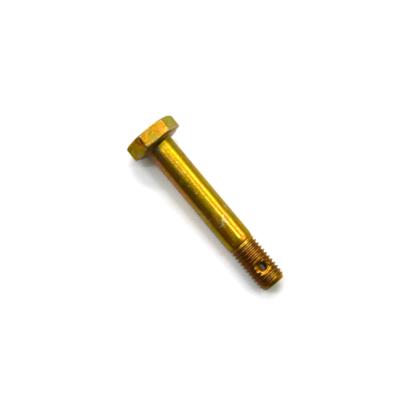

Vis AN3-17

(Code: AN3-17)

3,82 €

Vis AN3-17.
Ø4.76 mm x 48.40 mm.
Partie lisse: 38.1 mm.

Détails Acheter

Vis AN3-17A

(Code: AN3-17A)

2,16 €

Vis AN3-17A.
Ø4.76 mm x 48.40 mm.
Partie lisse: 38.1 mm.

Détails Acheter

Vis AN3-20

(Code: AN3-20)

3,35 €

Vis AN3-20.
Ø4.76 mm x 51.59 mm.
Partie lisse: 41.27 mm.

Détails Acheter

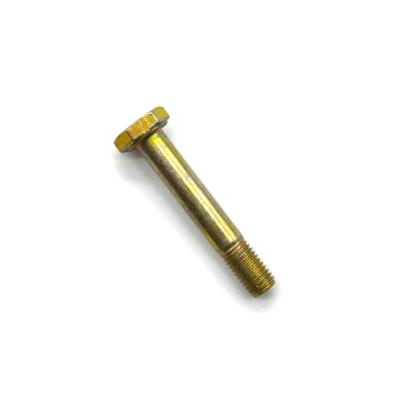

Vis AN3-20A

(Code: AN3-20A)

2,94 €

Vis AN3-20A.
Ø4.76 mm x 51.59 mm.
Partie lisse: 41.27 mm.

Détails Acheter

Vis AN3-21A

(Code: AN3-21A)

2,58 €

Vis AN3-21A.
Ø4.76 mm x 54.77 mm.
Partie lisse: 44.45 mm.

Détails Acheter

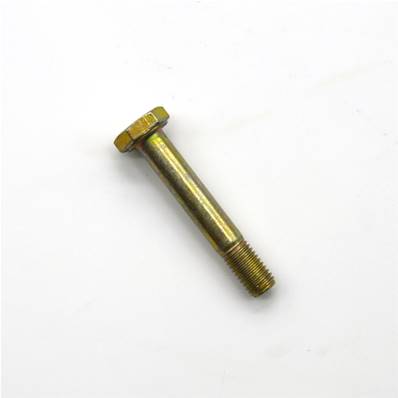

Vis AN3-22A

(Code: AN3-22A)

2,88 €

Vis AN3-22A.
Ø4.76 mm x 57.94 mm.
Partie lisse: 47.62mm.

Détails Acheter

Vis AN3-23A

(Code: AN3-23A)

2,82 €

Vis AN3-23A.
Ø4.76 mm x 61.12 mm.
Partie lisse: 50.8 mm.

Détails Acheter

Vis AN3-24

(Code: AN3-24)

3,78 €

Vis AN3-24.
Ø4.76 mm x 64.29 mm.
Partie lisse: 53.97 mm.

Détails Acheter

(1)

Vis AN3-24A

(Code: AN3-24A)

2,76 €

Vis AN3-24A.
Ø4.76 mm x 64.29 mm.
Partie lisse: 53.97 mm.

Détails Acheter

Vis AN3-25A

(Code: AN3-25A)

3,24 €

Vis AN3-25A.
Ø4.76 mm x 67.47 mm.
Partie lisse: 57.15 mm.

Détails Acheter

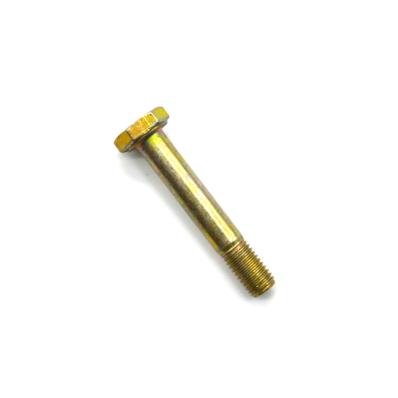

Vis AN3-27A

(Code: AN3-27A)

2,34 €

Vis AN3-27A.
Ø4.76 mm x 73.82 mm.
Partie lisse: 63.5 mm.

Détails Acheter

Vis AN3-3

(Code: AN3-3)

2,84 €

Vis AN3-3.
Ø4.76 mm x 11.9 mm.
Partie lisse: 1.58 mm.

Détails Acheter

Vis AN3-3A

(Code: AN3-3A)

0,94 €

Vis AN3-3A.
Ø4.76 mm x 11.9 mm.
Partie lisse: 1.58 mm.

Détails Acheter

Vis AN3-4

(Code: AN3-4)

2,92 €

Vis AN3-4.
Ø4.76 mm x 13.49 mm.
Partie lisse: 3.17 mm.

Détails Acheter

Vis AN3-42A

(Code: AN3-42A)

4,43 €

Vis AN3-42A.
Ø4.76 mm x 108.74 mm.
Partie lisse: 98.42 mm.

Détails Acheter

Vis AN3-4A

(Code: AN3-4A)

1,22 €

Vis AN3-4A.
Ø4.76 mm x 13.49 mm.
Partie lisse: 3.17 mm.

Détails Acheter

(1)
