Bougies

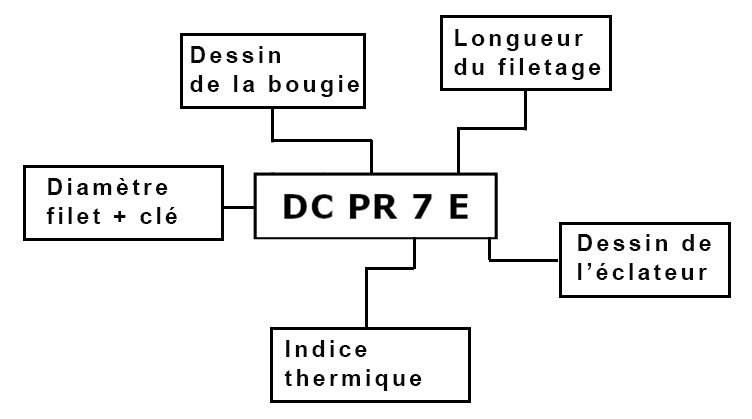

SIGNIFICATION DES RÉFÉRENCES
RECOMMANDATIONS DE MONTAGE
CAS DE REMPLACEMENT

SIGNIFICATION DES RÉFÉRENCES


Diamètre filet

Diam.
filet
CLE
A 18 mm 25.4 mm
B 14 mm 20.8 mm
C 10 mm 16 mm
D 12 mm 18 mm
E 8 mm 13 mm
G 1/2 mm 23.8 mm
J 12 mm 18 mm
AB 18 mm 20.8 mm
BC 14 mm 16 mm
BK 14 mm 16 mm
DC 12 mm 16 mm

Dessin de la bougie
L Isolant court
M Type compact
P Isolant proéminent
R Résistance intégrée
U Décharge superficielle
Z Inductance intégrée
Indice thermique
2 Chaud

4
5
6
7
8
  85
9
  95
10
  105
11
12
13 Froid

Longueur du filetage
E 19 mm
H 12.7 mm
L 11.2 mm
EH Semi filetage
  Culot L=19 mm
  Filet L=12.7 mm
F Siège conique
  A-F typeb 10.9 mm
  B-F typeb 11.2 mm
  B-EF type 17.2 mm
Dessin de l'éclateur
C   Electrode de masse oblique
F   Siège conique
G   Fine électrode en alliage de nickel
GV   Electrode centrale en Or-    Palladium - Forme spéciale
J   2 électrodes de masse
K   2 électrodes de masse
M   2 électrodes de masse pour moteur rotatif MAZDA ou isolant de 18.5 mm
T 3 électrodes de masse
Q 4 électrodes de masse
P Pointe Platine
S Electrode centrale en cuivre
U Type à décharge semi-surfacique
V Electrode centre Ot-Palladium
VX Electrode centrale Platine
W Electrode Tungstène
X Eclateur interne

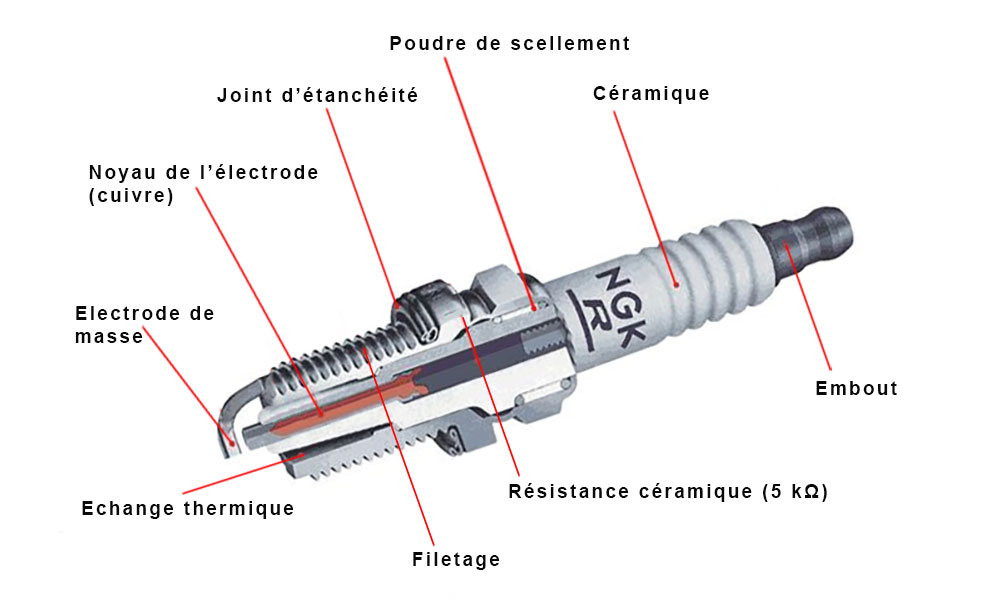

COUPE D'UNE BOUGIE D'ALLUMAGE STANDARD


RECOMMANDATIONS DE MONTAGE NGK

ÉCARTEMENT DES ÉLECTRODES


Il est parfois nécessaire de régler l’écartement des électrodes car il ne correspond pas toujours au réglage spécifique à chaque application. Les écartements sont spécifiés pour chaque application.
Le réglage des électrodes est indispensable pour une combustion optimale !

REMPLACEMENT D’UNE BOUGIE


1. Utiliser une clé à bougie adaptée.
2. Attendre que le moteur refroidisse pour démonter la
bougie.
3. Tourner légèrement le capuchon du câble d’allumage et
l’enlever en tirant sur ce capuchon et non sur le câble.
4. Retirer les capuchons un par un pour ne pas les mélanger.
5. S’assurer que le capuchon et le câble d’allumage ne
soient pas endommagés.
6. Desserrer de 1/4 de tour la bougie et nettoyer les saletés
avec de l’air comprimé.
7. Démonter la bougie.
8. Nettoyer le siège de la bougie et remonter une bougie
neuve en la vissant manuellement sans utiliser de graisse
sur les filets.
9. Visser la bougie avec le couple de serrage préconisé
(tableau ci-contre).
10. Remettre en place le câble d’allumage, en vérifiant le
bon accrochage du capuchon.
11. Pour les autres cylindres, renouveler les opérations de 4
à 10.
12. Vérifier l’état du circuit d’allumage.

COUPLE DE SERRAGE (Données NGK)


UTILISER UNE CLÉ DYNAMOMÉTRIQUE

Culasse Fonte

Culasse Aluminium

Ø 18 mm 14 mm 12 mm 10 mm 8 mm 18 mm 14 mm
N.m 35 - 40 25 - 30 15 - 25 10 - 15 - 20 - 30 10 - 25
m.kg 3,5 - 4,0 2,5 - 3,0 1,5 - 2,5 1,0 - 1,5 - 2,0 - 3,0 1,0 - 2,5
N.m 35 - 40 25 - 30 15 - 25 10 - 15  8 - 10 20 - 30 10 - 25
m.kg 3,5 - 4,0 2,5 - 3,0 1,5 - 2,5 1,0 - 1,5 0,8 - 1,0 2,0 - 3,0 1,0 - 2,5
// Ø 18 et 14 mm
1/2 - 2/3 tour
(180° à 240°)
// Ø 12 et 10 mm
1/2 tour
(180°)
// Ø 8 mm
1/3 tour
(120°)

Les angles sont communiqués à titre indicatif. Se reporter à l’angle préconisé indiqué sur la boîte de la bougie.

Une grande partie de la chaleur s’évacue par le plan de joint.
Un serrage trop important ou trop faible nuit à une bonne évacuation thermique
et peut entraîner des dommages moteurs.

CAS DE REMPLACEMENT


   SYMPTÔMES
CAUSES POSSIBLES
              SOLUTIONS

Bougie usure
Électrodes usées

Manque de puissance moteur
Ratés d’allumage
Consommation accrue

  Dépassement de la périodicité de
  remplacement
  ▸ Remplacer la bougie

Bougie encrassement sec ou humide
Encrassement sec ou humide

Mauvais allumage

  Mélange air/carburant trop riche
  Plage thermique incorrecte (trop froide)
  Retard à l’allumage
  Écartement incorrect des électrodes
  Consommation d’huile
  ▸ Régler le mélange air/carburant
  ▸ Contrôler l’indice thermique
  ▸ Vérifier le retard à l’allumage
  ▸ Vérifier l’écartement des électrodes
  ▸ Vérifier la consommation d’huile

Bougie fondue
Surchauffe

Électrodes fondues, soudées

  Plage thermique incorrecte
  Avance à l’allumage
  Refroidissement insuffisant
  Mélange air/carburant trop pauvre
  Bougie mal serrée

  ▸ Vérifier la préconisation bougie
  ▸ Vérifier l’avance à l’allumage
  ▸ Vérifier un problème de
  refroidissement
  ▸ Vérifier la qualité du mélange
  ▸ Serrer la bougie au couple préconisé
  à l’aide d’une clé dynamométrique


Bougie dépôt
Dépôts

Mauvais allumage ou pas d’allumage

  Mauvaise qualité du carburant
  Mauvaise qualité de l’huile
  Mauvais état moteur
  ▸ Vérifier le carburant utilisé
  ▸ Vérifier la qualité de l’huile utilisé
  ▸ Contrôle moteur

Bougie céramique cassée ou fendue
Céramique cassée ou fendue

Mauvais allumage ou pas d’allumage

  Chocs mécaniques
  Chocs thermiques
  Vibrations moteur
  Mauvaise étanchéité
  Bougie mal serrée
  ▸ Vérifier l’état du joint de culasse
  ▸ Vérifier un problème de vibrations
  moteur
  ▸ Serrer la bougie au couple préconisé
  à l’aide d’une clé dynamométrique

Bougie filetage cassé
Filetage arraché

  Utilisation d’un outil inadapté
  Couple appliqué trop élevé
  ▸ Utiliser une clé dynamométrique
  ▸ Respecter la couple préconisé

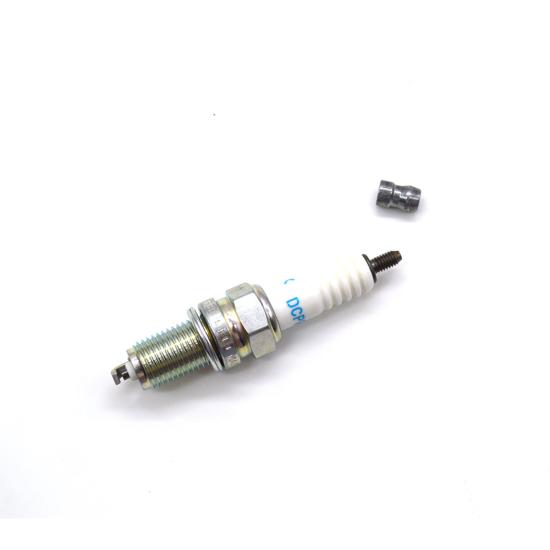

(Code: NGKDCPR7E)
Bougie NGK DCPR7E - 912 / 80 CV
6,60 €
Bougie NGK DCPR7E pour moteur Rotax 912 / 80 CV
(Code: NGKDCPR8E)

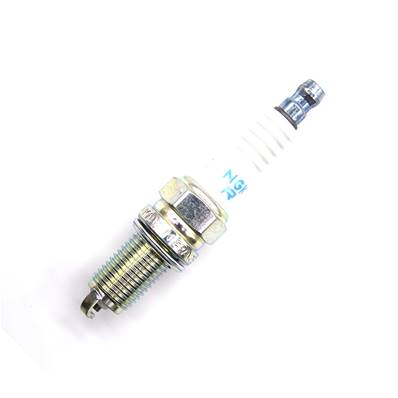

Bougie NGK DCPR8E 912S 100CV
7,20 €
Bougie NGK DCPR8E pour moteur Rotax 912S 100CV

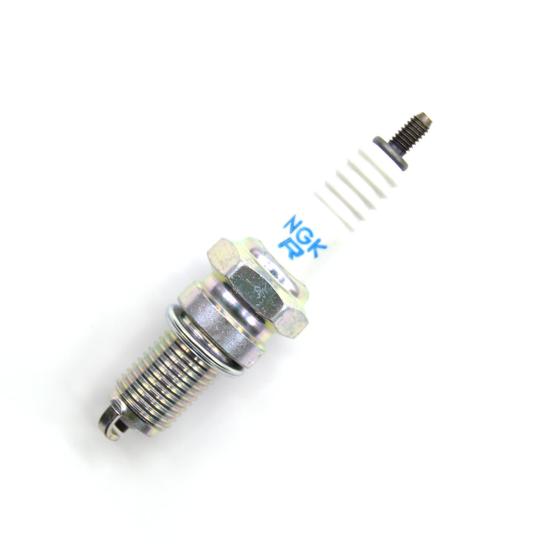

(Code: NGKDPR9EA-9)
Bougie NGK DPR9EA-9 Rotax 914
7,19 €
Bougie NGK DPR9EA-9 pour Rotax 914 celle-ci remplace les bougies Denso
(Code: 76100/52)
Bougie pour Mini 2 Plus NGKBR10ES
6,96 €
Bougie pour Mini 2 Plus NGKB10ES
(Code: 76120/52)
Bougie NGK B9ES
6,96 €

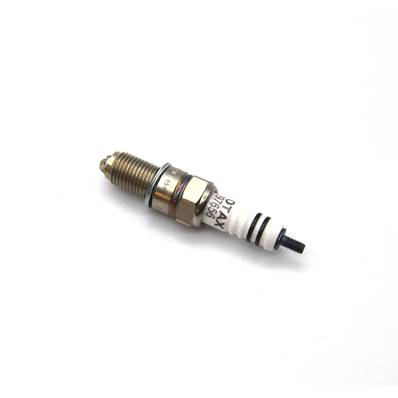

(Code: A297656)
Bougie 912/914 et 582 (MY17)
30,94 €
Nouvelle bougie à double électrode pour toute la gamme des moteurs 4 temps, ainsi que pour les moteurs 582 modèle 2017Corresponde aux bulletins de service Rotax du 01 Mars et 13 Octobre 2017.
(Code: A897055)

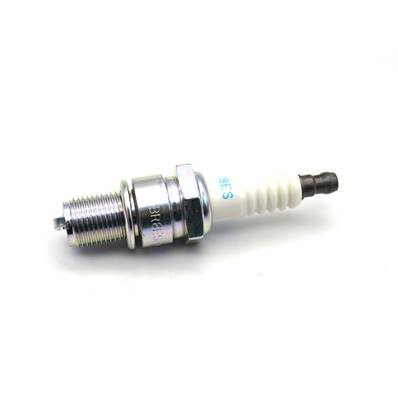

Bougie BR8ES embout serti
5,17 €
Bougie NGK BR8ES avec embout serti
(Code: A897257)
Bougie NGK DPR9EA-9
7,19 €
Proposer NGK DPR9 EA9
(Code: MINI3/71)
Bougie d'allumage NGK BR10ES
6,96 €
Bougie d'allumage NGK BR10ES

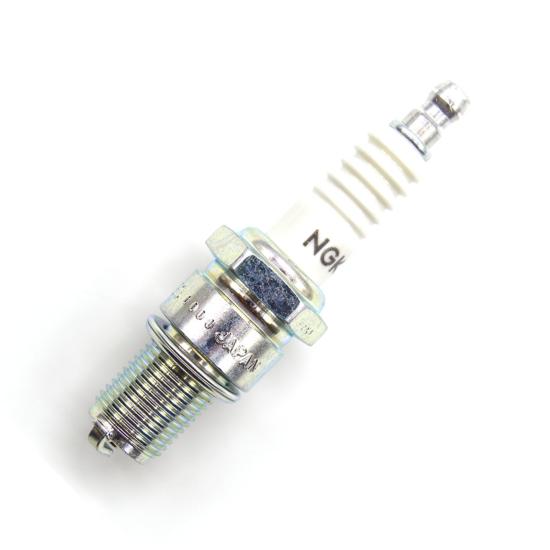

(Code: NGKB10ES)
Bougie NGK B10ES MINI2
4,01 €
Bougie NGK B10ES
(Code: NGKB8HS)

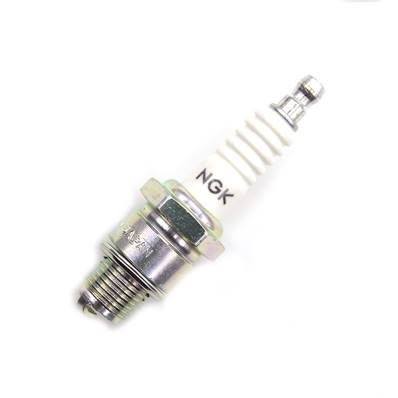

Bougie NGK B8 HS
3,74 €

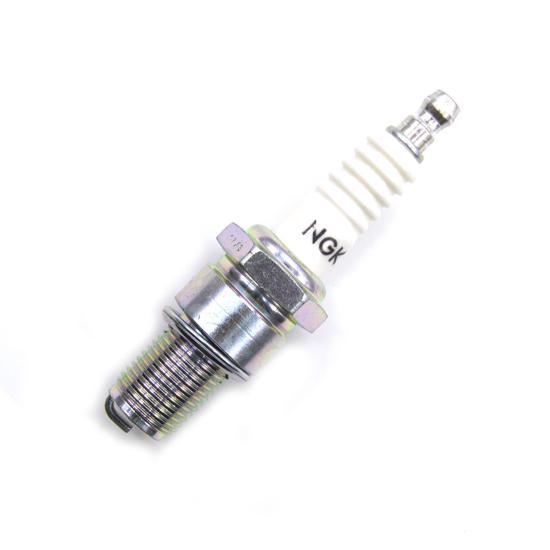

(Code: NGKB9ES)
Bougie NGK B9ES
3,86 €
Bougie NGK B9ES
(Code: NGKB9HS)

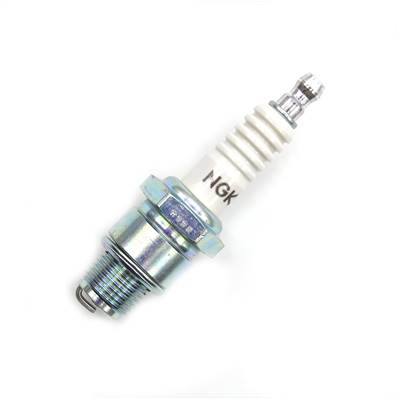

Bougie NGK B9HS
3,76 €
(Code: NGKBM6A)

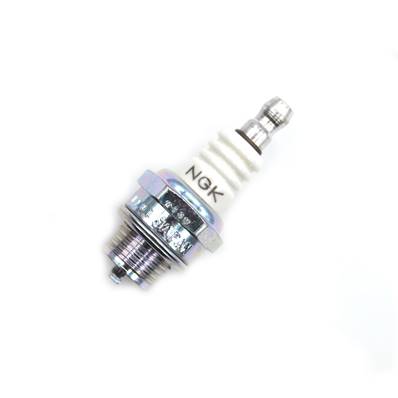

Bougie NGK BM6A / JPX
3,76 €
Bougie NGK BM6A / JPX

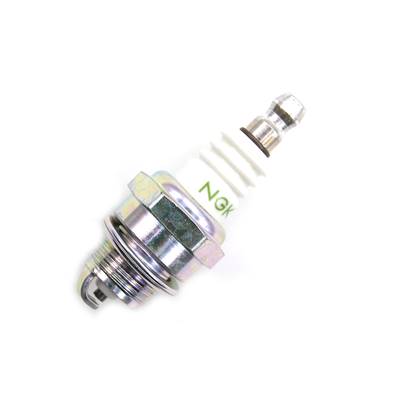

(Code: NGKBPM7Y)
Bougie NGK BPM7Y RACKET
3,74 €

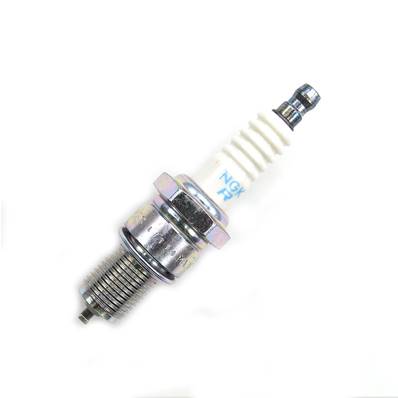

(Code: NGKBPR6ES)
Bougie NGK BPR6ES
3,74 €
Bougie NGK BPR 6 ES - L'unité

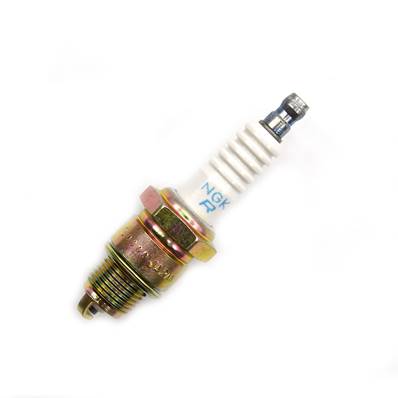

(Code: NGKBPR7HS)
Bougie NGK BPR 7 HS (Köning)
5,35 €
Bougie NGK BPR 7 HS (Köning) - L'unité

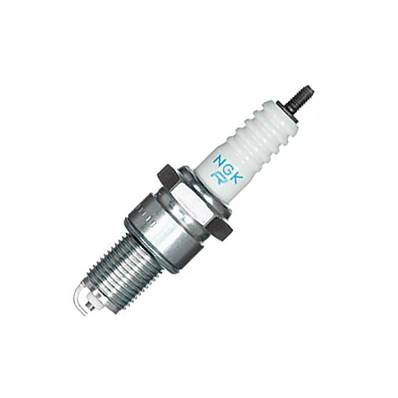

(Code: NGKBPR8ES)
Bougie NGK BPR8ES pour rotax 503
5,75 €
Bougie NGK BPR8ES pour rotax 503/582
(Code: NGKBR10ES)

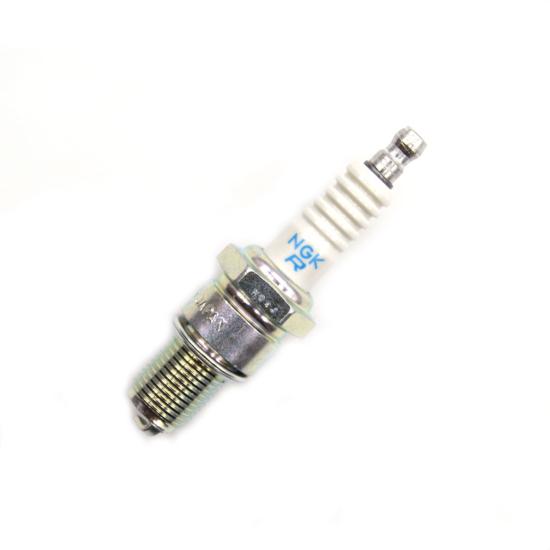

Bougie NGK BR10ES MINI3
6,85 €
Bougie NGK BR10ES - L'unité

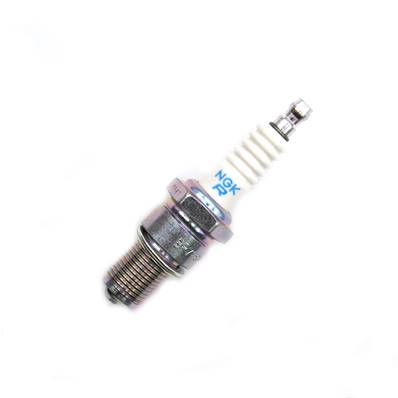

(Code: NGKBR7ES)
Bougie NGK BR7ES
3,74 €
Bougie NGK BR7ES est utilisé sur le SKY100

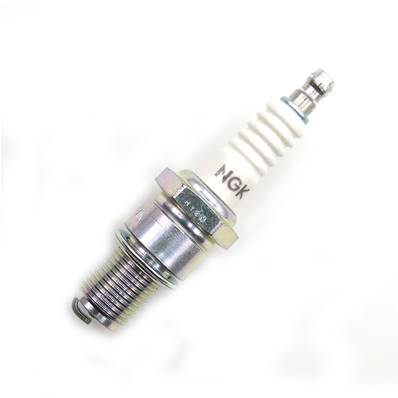

(Code: NGKBR8ES)

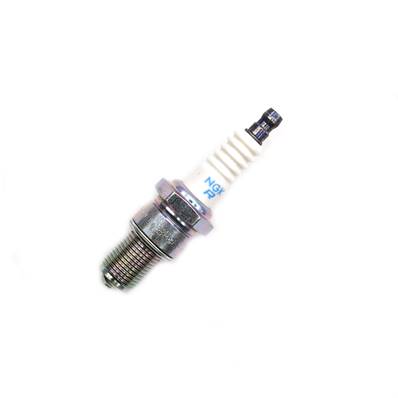

Bougie NGK BR8ES 447/ 503/ 582
5,70 €
Bougie NGK BR8ES 447/ 503/ 582Embout vissé.

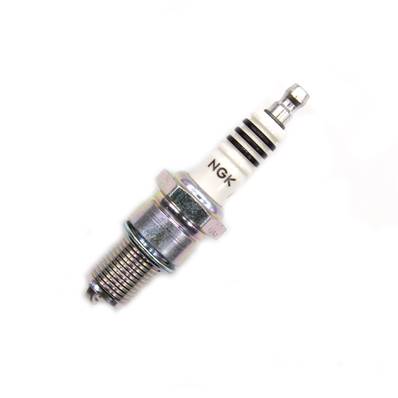

(Code: NGKBR9EIX)
Bougie NGK BR9EIX
17,32 €
Bougie NGK Iridium BR9EIX

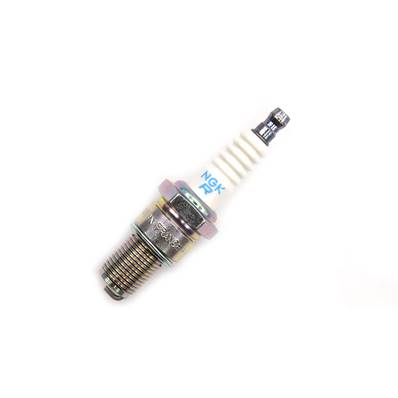

(Code: NGKBR9ES)
Bougie NGK BR9ES
5,47 €
Bougie NGK BR9ES

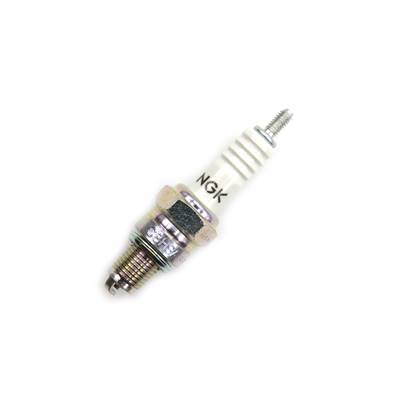

(Code: NGKC8HSA)
Bougie NGK C8HSA
3,76 €
Bougie NGK C8HSA - L'unité

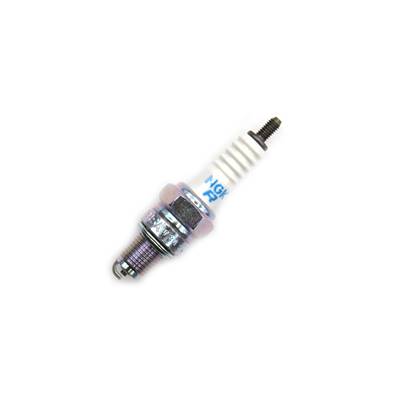

(Code: NGKCR8HSA)
Bougie NGK CR8HSA
5,40 €
Bougie NGK CR8HSA - L'unité

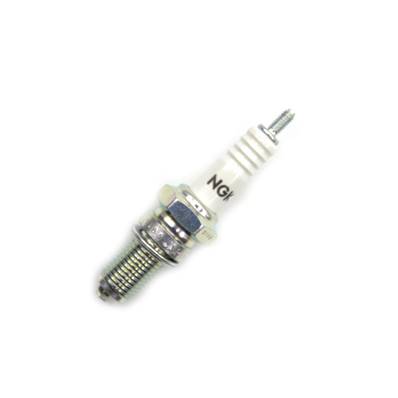

(Code: NGKD9EA)
Bougie NGK D9 EA moteur JABIRU
4,30 €
Bougie NGK D9 EA moteur JABIRU - L'unité
(Code: NGKDR9EA)
Bougie NGK DR9EA - JABIRU
6,61 €
Bougie NGK DR9EA - Moteur JABIRU

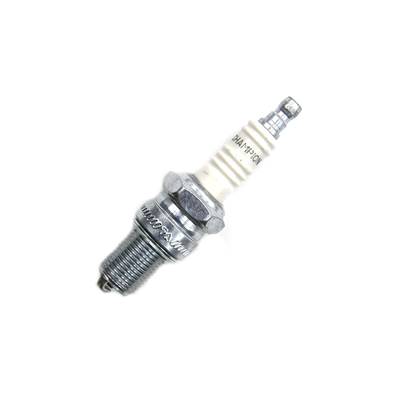

(Code: P-RN2C)
Bougie Thor 80
6,66 €
Bougie Thor 80
(Code: R3055)
Bougie pour moteur RAKET
6,02 €
Bougie pour moteur RAKET - L'unité
