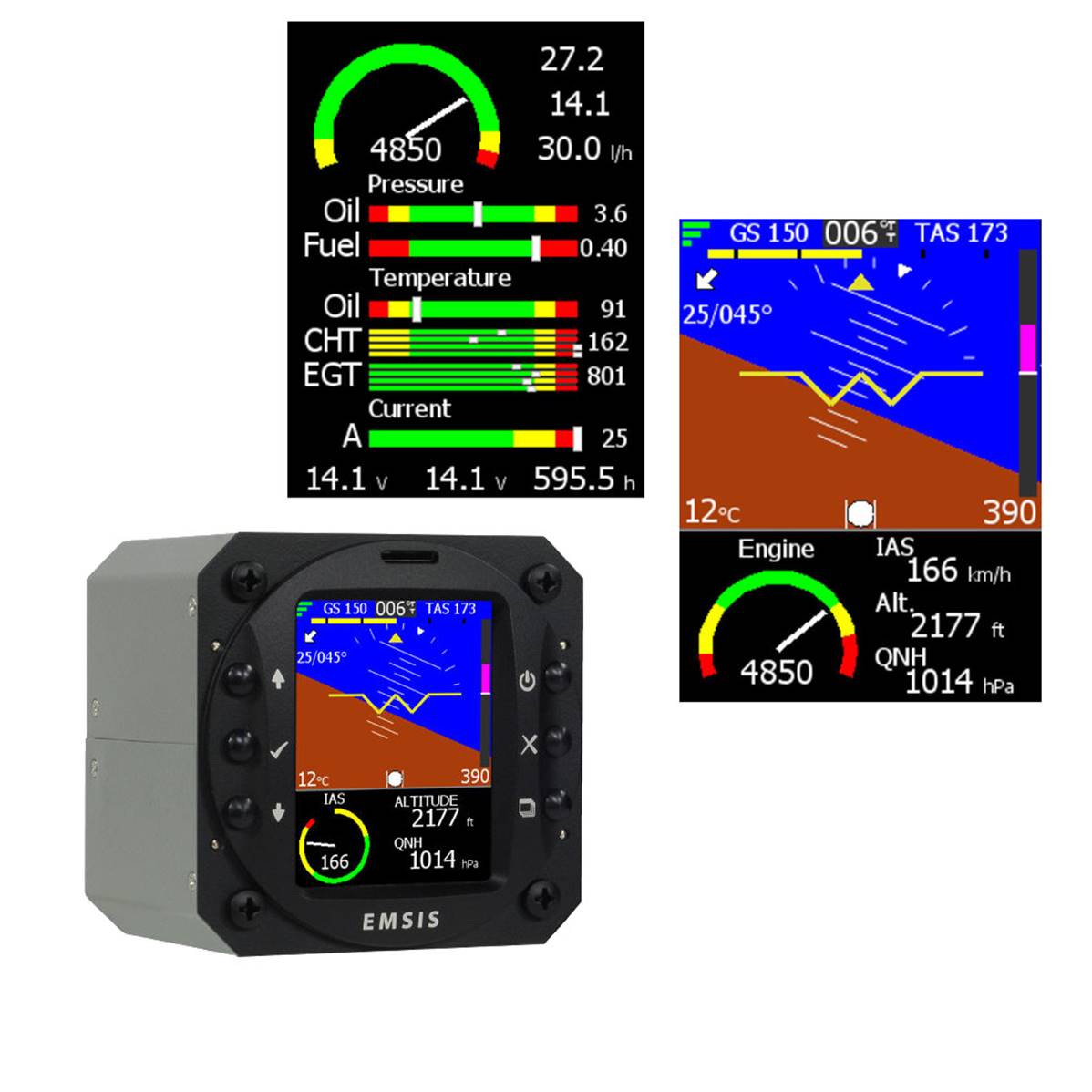

Kit EMSIS Kanardia

Kanardia
(Code: 61265-05)
Sur commande
Un système d'information moteur simple à utiliser et abordable qui peut être utilisé conjointement avec Nesis ou en tant qu'instrument autonome. Emsis est disponible en tant qu'instrument EMS, PFD ou de navigation autonome ou secondaire.
Modèle :
1.872,00 €
2000g
EMSIS PFD_EMS 80mm
Kanardia

Un système d’information vol et moteur simple à utiliser et abordable qui peut être utilisé en conjonction avec Nesis ou comme instrument autonome. Emsis est disponible en tant qu’EMS, VFI ou instrument de navigation autonome ou secondaire.

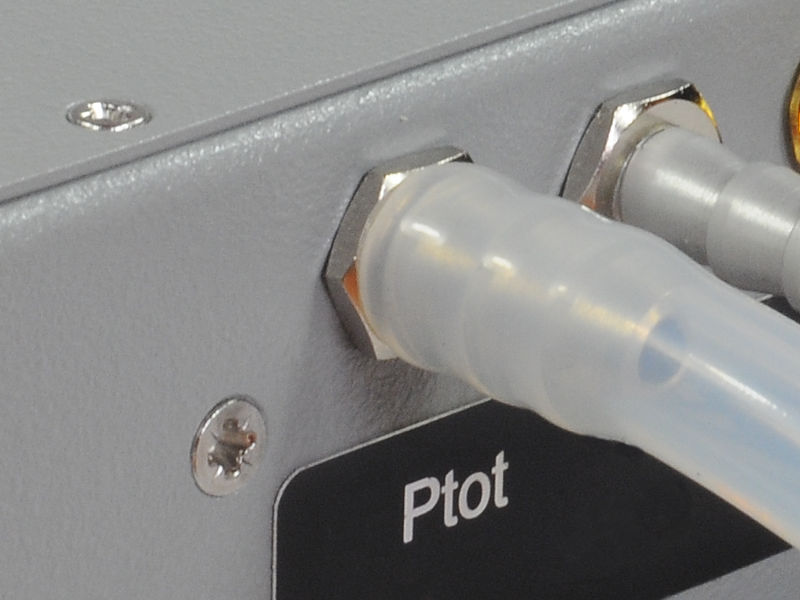

Raccord de pression

Raccord de pression
L’instrument doit être connecté à la source de pression totalequi est obtenue à partir du raccord pour tube de Pitot.

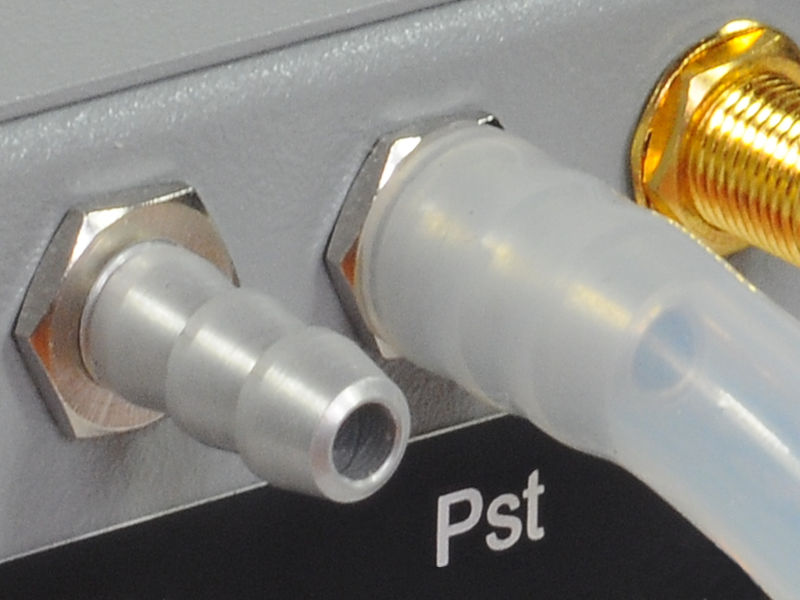

Connexion statique

Connexion statique
Emsis doit être connecté à la source de pression statique. Soit les surfaces latérales du fuselage, soit à partir de l’orifice statique sur le tube de Pitot.

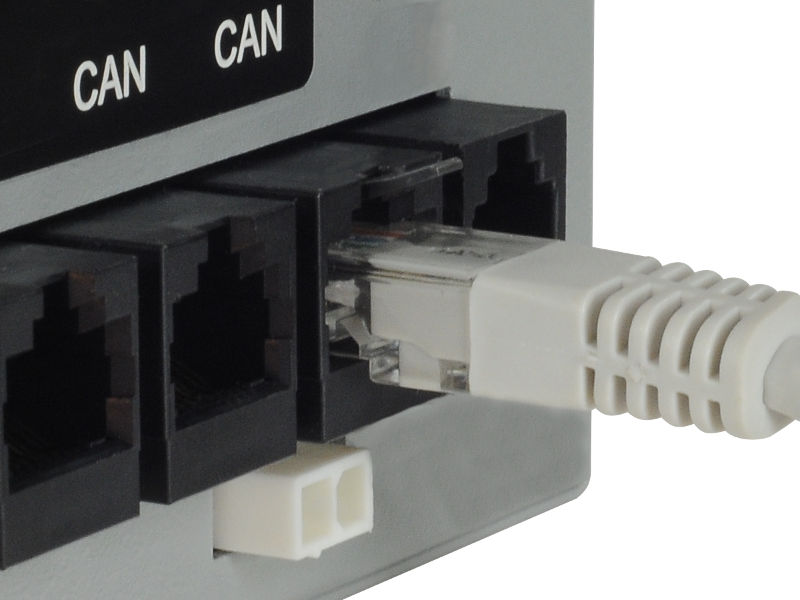

Connexion au bus CAN

Connexion bus CAN
Utilisé pour connecter d’autres périphériques CAN. Les connecteurs sont équivalents, de sorte que l’un ou l’autre peut être utilisé pour connecter un périphérique CAN.

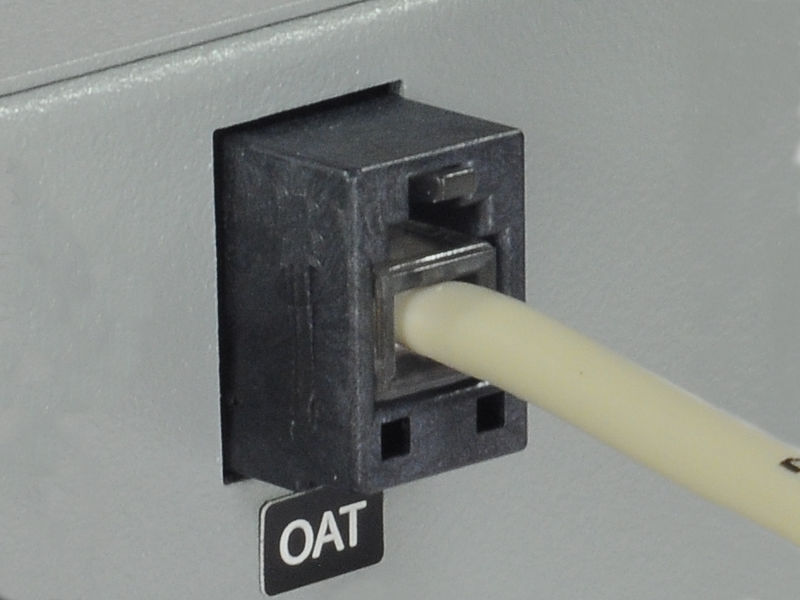

Connexion OAT

Connexion OAT
Se connecte à la sonde numérique Kanardia OAT

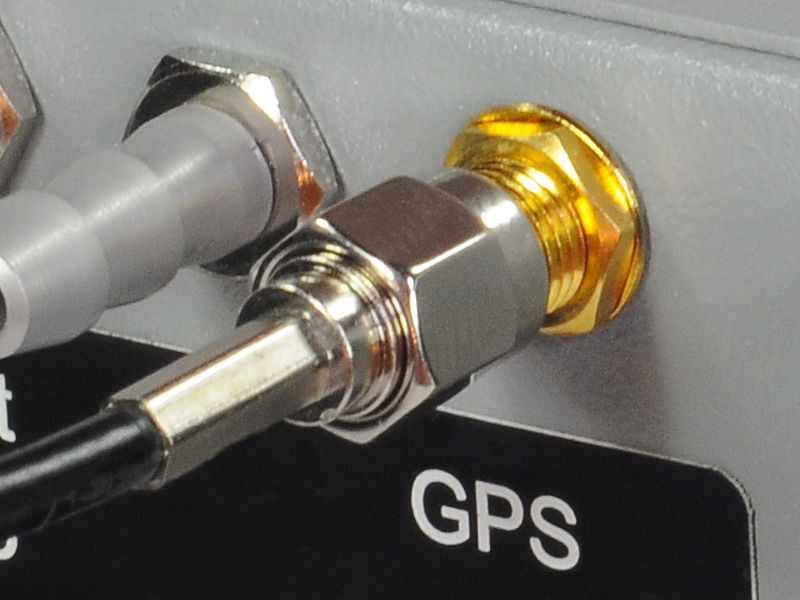

Connexion GPS

Connexion GPS
Est utilisé pour l’antenne GPS externe nécessaire au récepteur GPS intégré à l’unité AHRS.

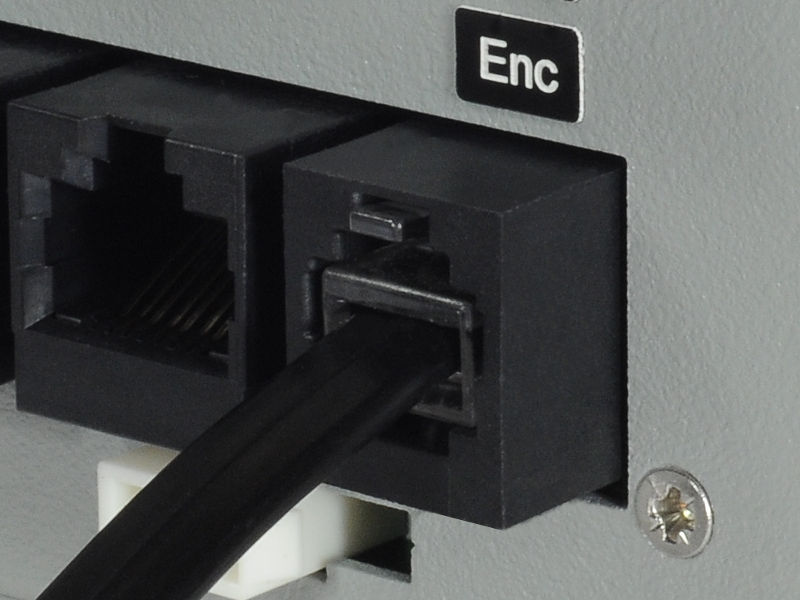

Connexion de l'encodeur (Facultatif)

Connexion encodeur
Se connecte à un encodeur externe pour réguler QNH. (Version avec PFD uniquement.)

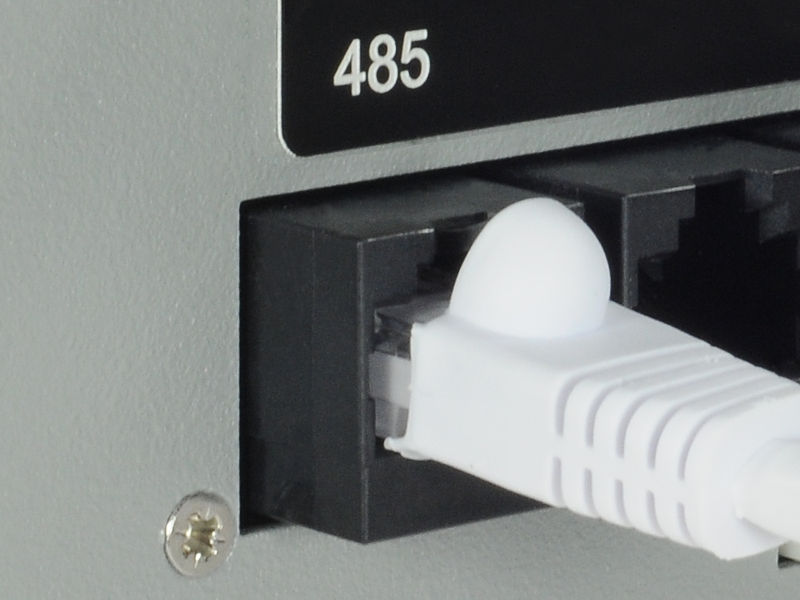

Connexion RS 485

RS 485
Utilisé pour se connecter à des périphériques via le protocole 485 tel que des indicateurs.

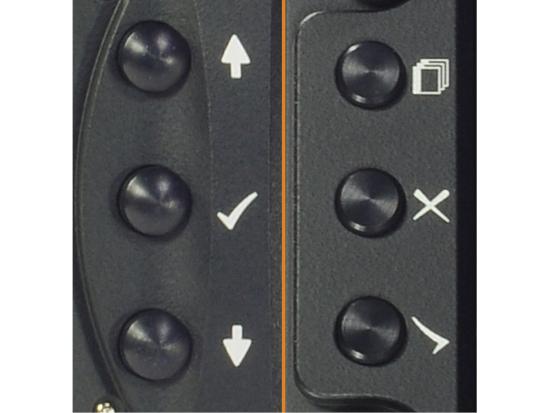

Boutons-poussoirs

Boutons
Emsis utilise six (version 80 mm) ou cinq (version écran 3,5 pouces) petits boutons-poussoirs pour manipuler l’interface utilisateur.

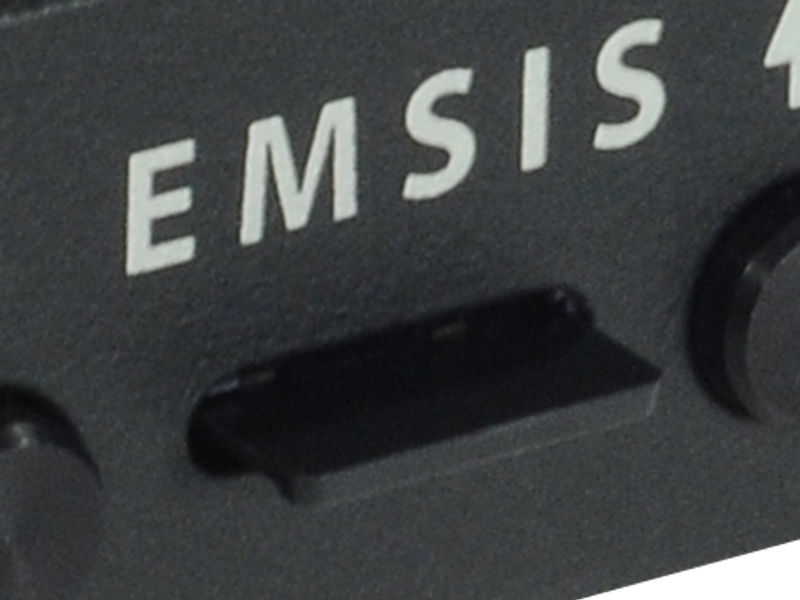

Fente pour carte SD

Carte SD
Emsis dispose d’un emplacement pour carte SD pour les logiciels, les cartes et les mises à jour de données.

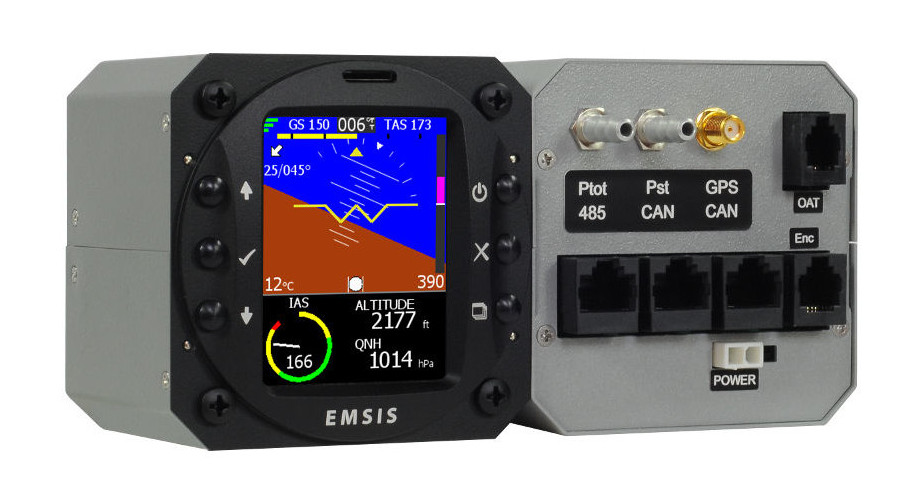

Fonctions PFD

EMSIS PFD
Avantages:

  • faible coût.
  • consomation d'énergie très faible (2,5 W à 12 V).
  • affichage incroyablement lumineux.
  • conception légère.
  • Compatible avec les bus Nesis et CAN.
  • riche en fonctionnalités.
Emsis PFD montre:
  • attitude (roulis, tangage).
  • vitesse indiquée (IAS).
  • altitude.
  • Paramètres QNH.
  • Vario.
  • taux de cap (1 minute et 30 secondes de tour).
  • température de l’air extérieur (OAT).
  • suivi du cours.
  • carte mobile.
  • journal de bord.
Capteurs:
(Tous les capteurs sauf l’OAT sont intégrés.)
  • capteur de pression d’altitude précis; pitostatique.
  • capteur IAS (vitesse indiquée) précis; pitostatique
  • trois capteurs de vitesse angulaire; gyroscopes (un par axe).
  • trois accéléromètres.
  • Récepteur GPS.
  • capteur numérique de température extérieure.

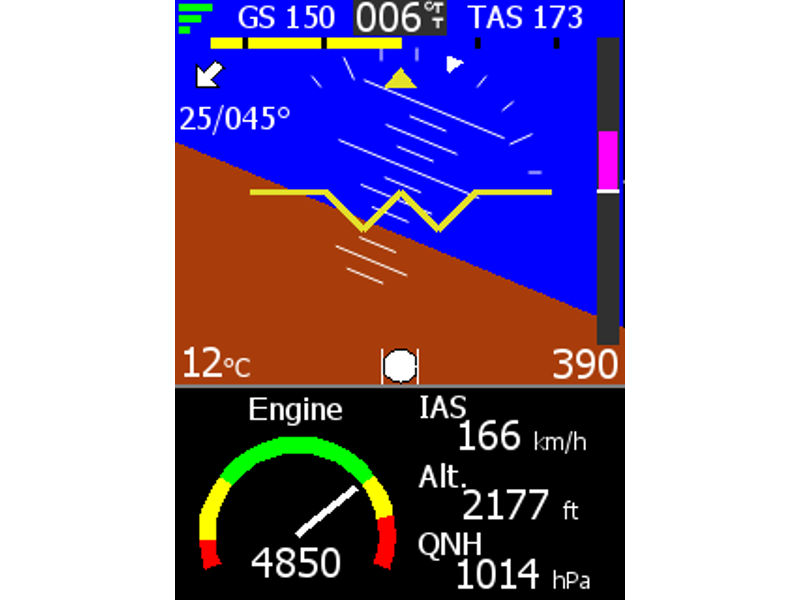

  • Ecran PFD

    Ecran PFD
    L’affichage de vol principal montre l’horizon artificiel avec des informations de données de vol.

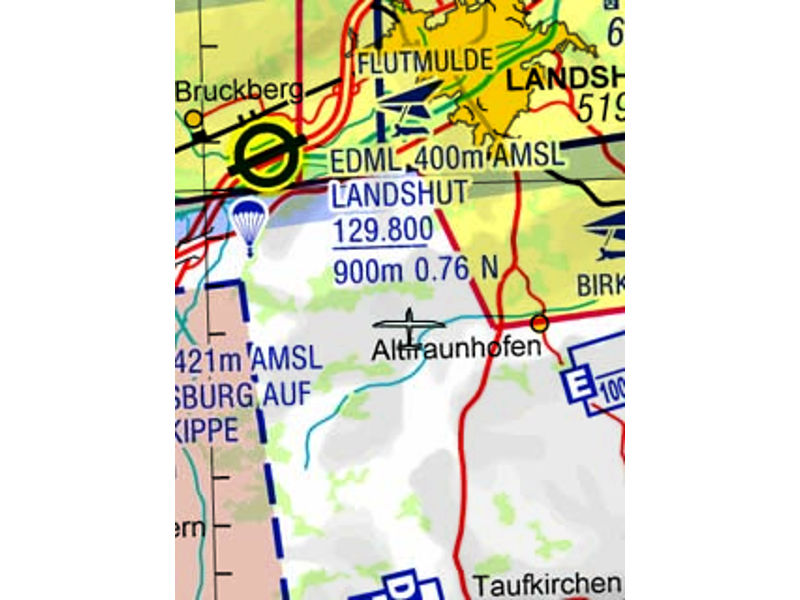

  • Ecran de navigation

    Ecran Navigation
    Emsis peut également afficher des cartes sur un affichage graphique.

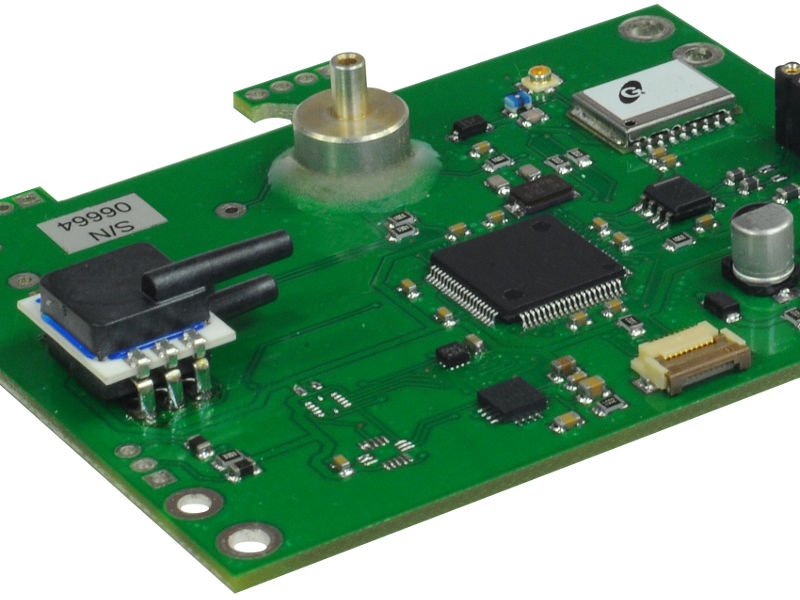

  • GPS/AHRS/Pitot intégré

    Capteur GPS
    Emsis PFD dispose d’un système de positionnement global intégré, d’un système de référence d’altitude et de cap, d’un système de mesure de pression et bien plus encore.

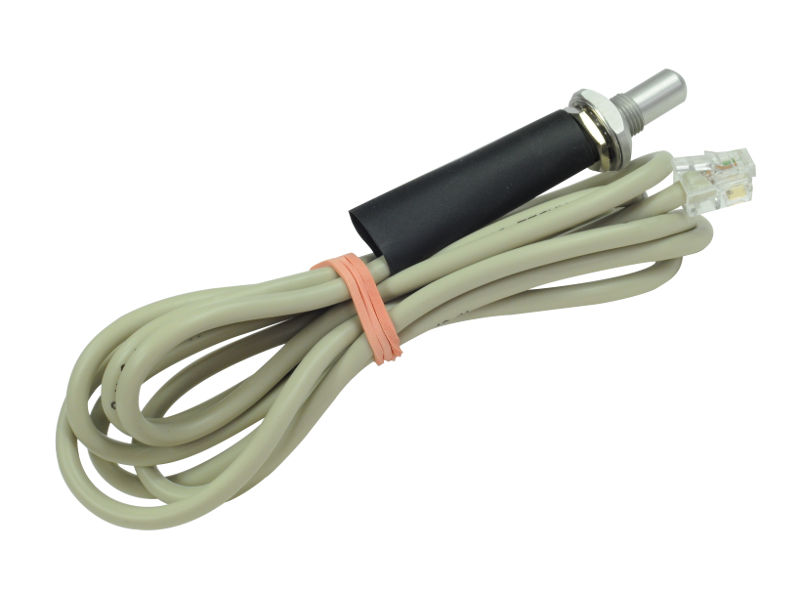

  • Capteur OAT externe

    Capteur OAT
    Emsis PFD est livré avec un capteur numérique de température extérieure.

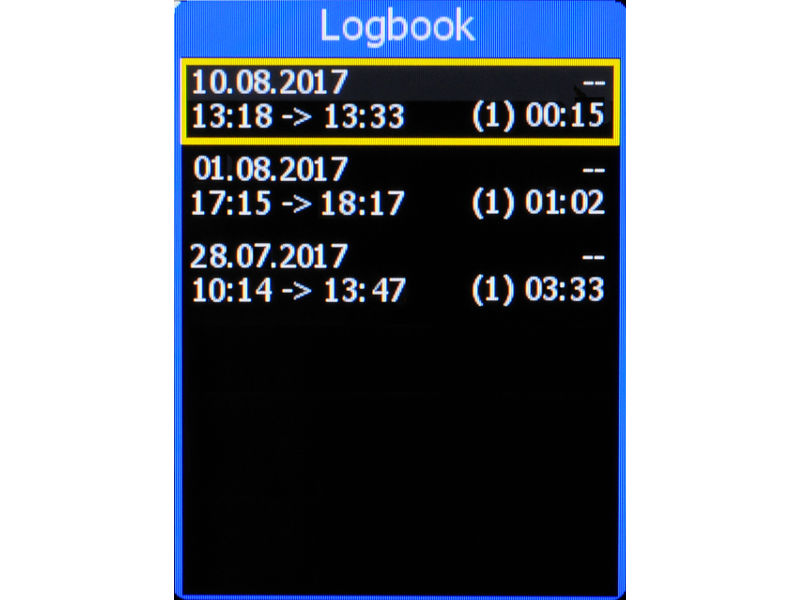

  • Journal de bord

    Capteur OAT
    Emsis conserve automatiquement un journal des vols et les stocke dans un journal de bord.

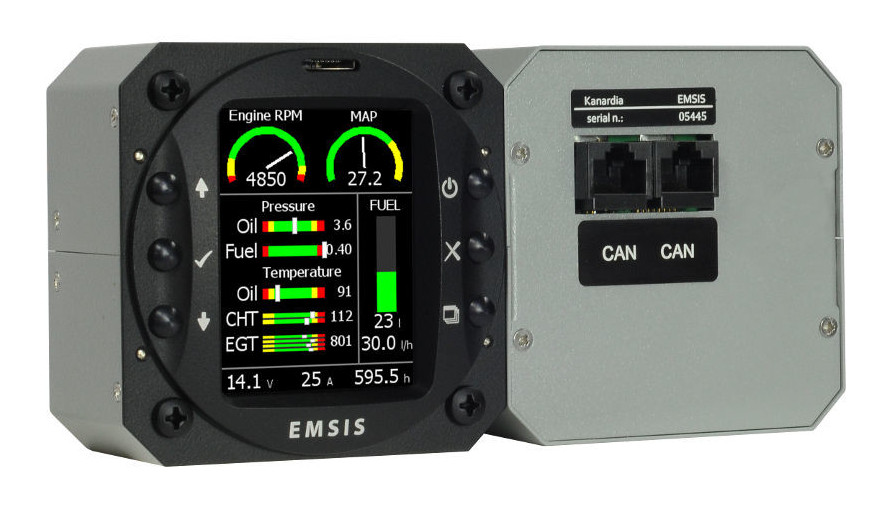

Fonctions EMS

EMSIS EMS

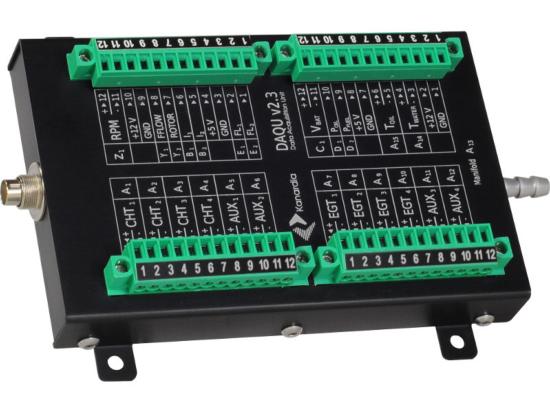

Module DAQU
Emsis EMS nécessite la présence d’un DAQU sur le bus CAN.
Emsis EMS montre:
  • CHT.
  • EGT.
  • régime moteur.
  • RPM du rotor.
  • débit de carburant.
  • niveau de carburant (jusqu’à deux réservoirs).
  • alternateur et courant de batterie.
  • tension.
  • pression d’huile.
  • température de l’huile.
  • température de l’eau (liquide de refroidissement).
  • température de la boîte à air.
  • pression du collecteur.
  • pression pneumatique.
Lorsqu'il est utilisé avec un Nesis ou PFD

  • vitesse aérienne (IAS et/ou TAS).
  • altitude.
  • Vario.
  • temps moteur.
  • carte mobile.
  • journal de bord.

Différentes dispositions d'affichage

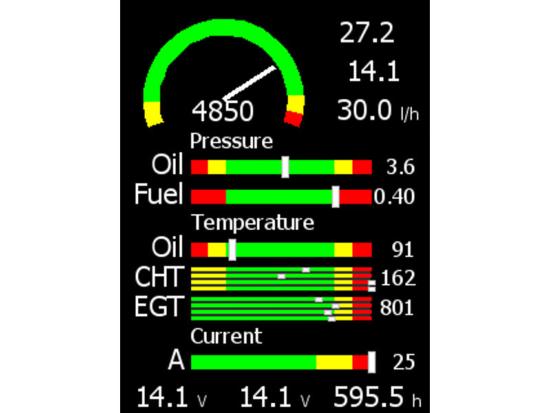

  • Affichage 1

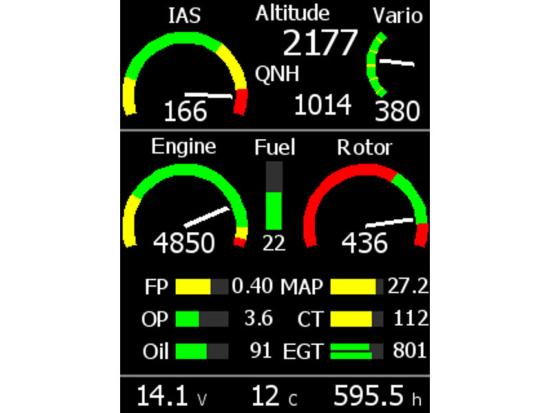

  • Affichage 2

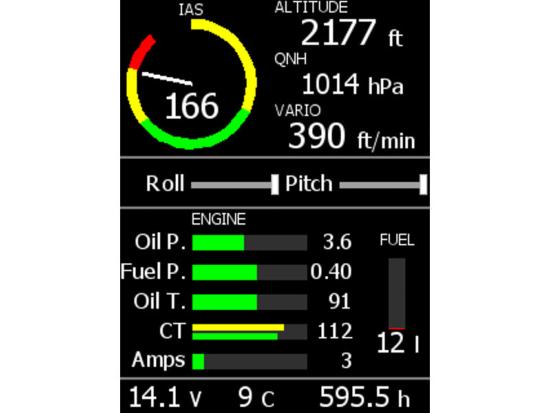

  • Affichage 3

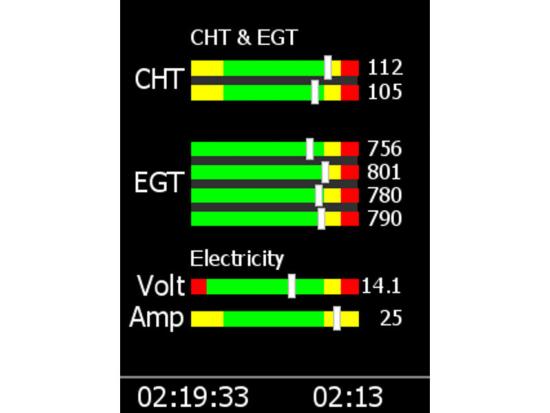

  • Affichage 4

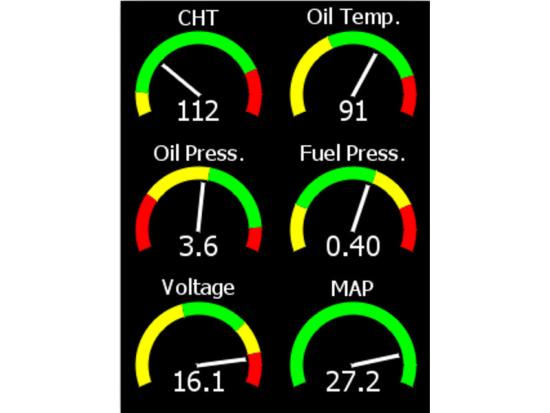

  • Affichage 5

Spécifications techniques:

Poids:
298 grammes
Tailles:
82 x 82 x 65 mm
Voltage:
6 à 32 Volts
Consommation:
150 mA
Température d'utilisation:
-30°C à +85°C
Echelle QNH:
590 à 1080 hPa (17.42 à 31.89 inHg)
Altitude:
-500 à 16000 m (-1600 a 52000 ft)
Capteur barométrique:
24 bit, 10 à 1200 hPa, résolution 20 cm
Accéléromètre:
16 bit, 3D, échelle dynamique de 0 à 16 g
Résolution 0.12 mg
Vitesse angulaire:
16 bit, 3D, 250°/s résolution 0.009°/s
Capteur anémomètre:
12 bit, 0 à 69 hPa, 381 Km/h, 205 kt
Résolution < 0.1 Km/h
GPS:
10 Hz, 66 canaux, sensibilité -165 dBm
OAT:
12 bits, plage de -55 à 125◦C, précision de 0,5◦C
Communication:
Bus CAN, en-tête 29 bits, 500 kbit, protocole Kanardia
Écran:
240 x 320 px (2.7"), 24 bit.
