Pour les passionnés de l’aviation depuis 1996

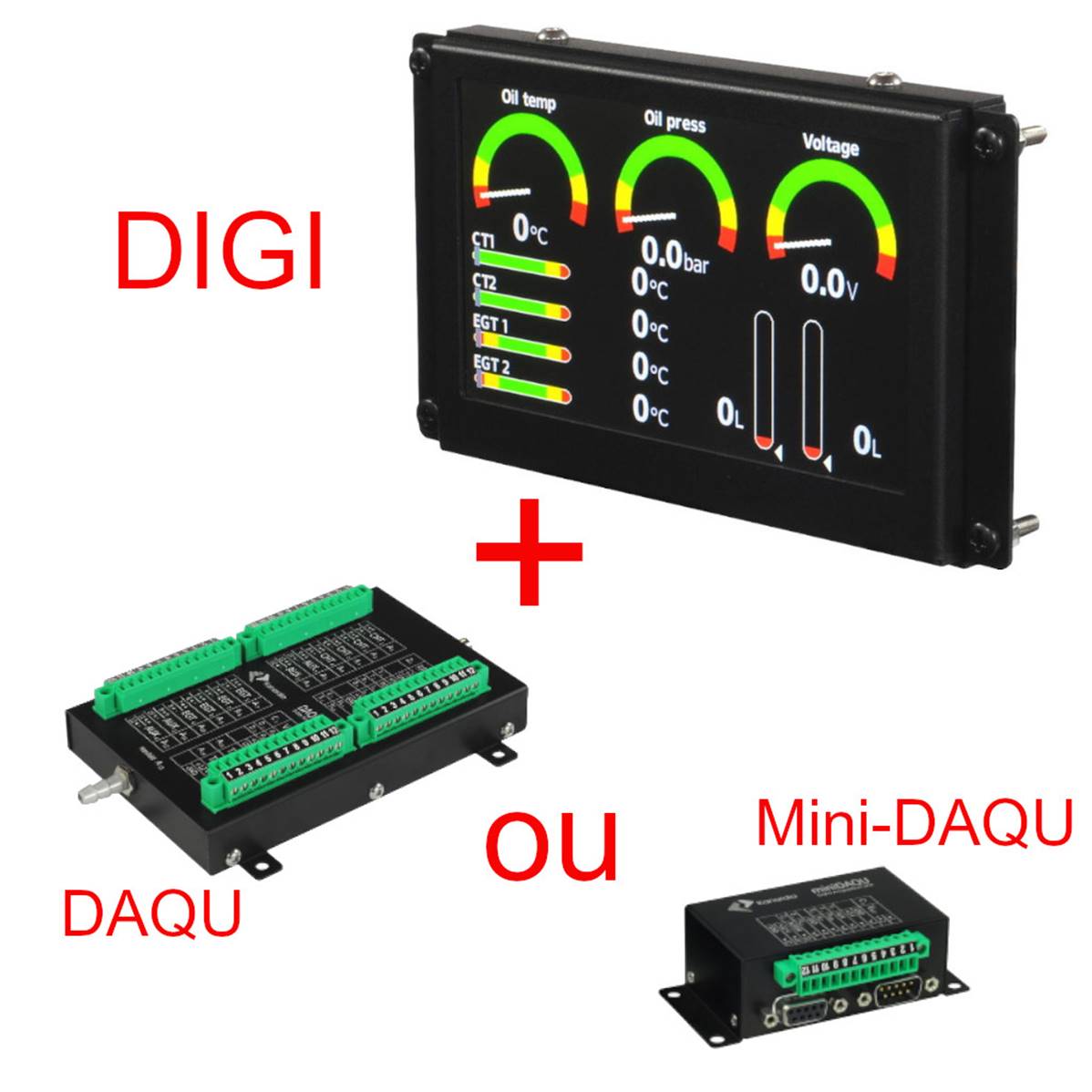

Kit EMS DIGI Kanardia

Kanardia
(Code: 62410-00)
Sur commande
Digi, un système d'information moteur abordable qui peut être utilisé comme instrument autonome ou en conjonction avec Nesis, Aetos ou Emsis de chez KANARDIA

1.116,00 €
1.060,20 €
-5,00%
350g

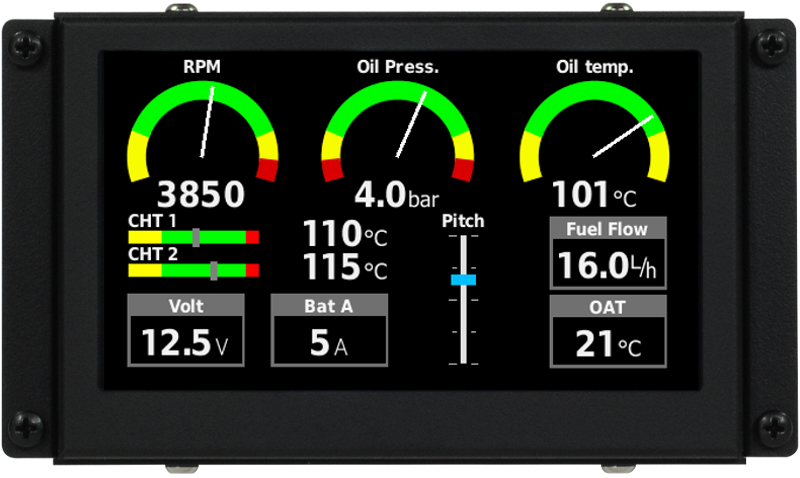

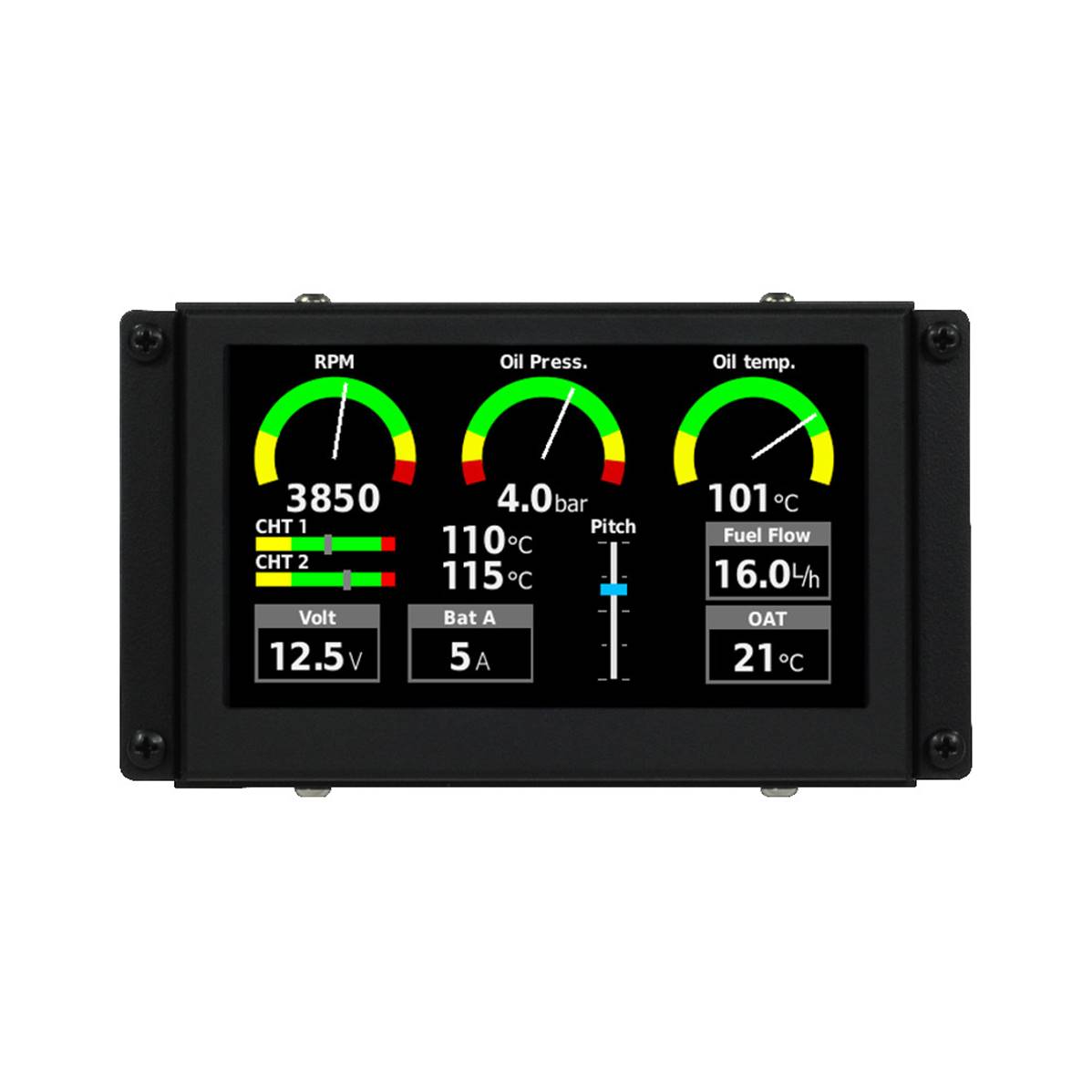

KANARDIA Digi

Digi est un système d'information moteur pouvant être utilisé comme instrument autonome ou en conjonction avec les instruments Nesis, Aetos ou Emsis.



DIGI
Caractéristique DIGI
Module DAQU
Caractéristique DAQU

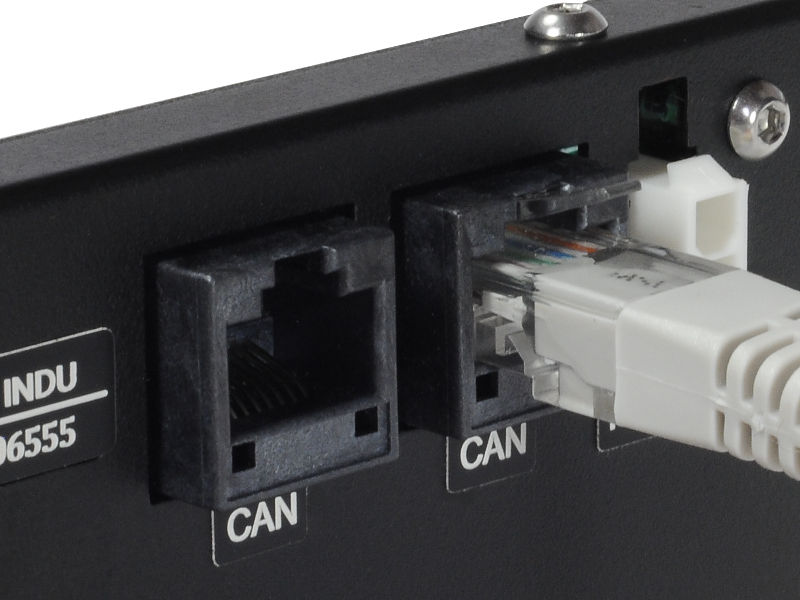

Connexion CAN

Le DIGI recoit les paramètres moteur et les transmet à d'autre équipement connecté au bus CAN

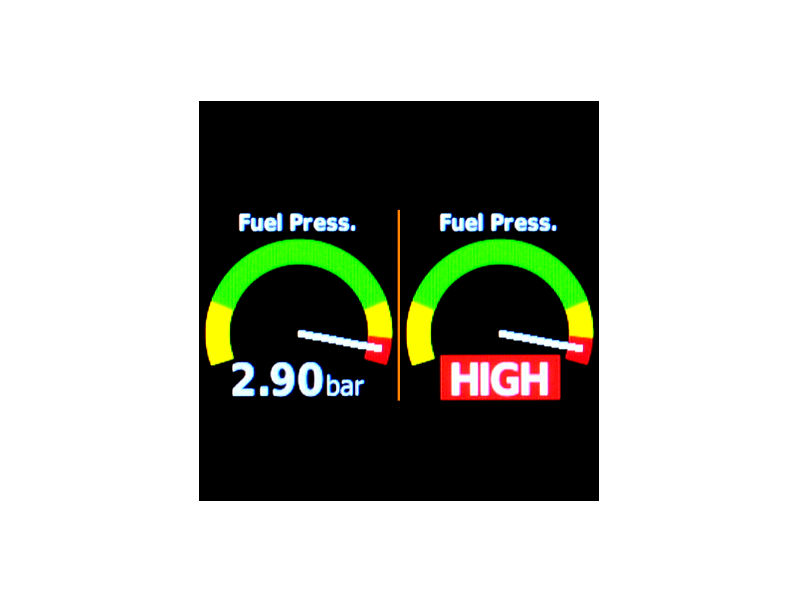

Avertissement visuels

Le DIGI affiche des avertissements visuel lorsque l'une des limites est dépassé

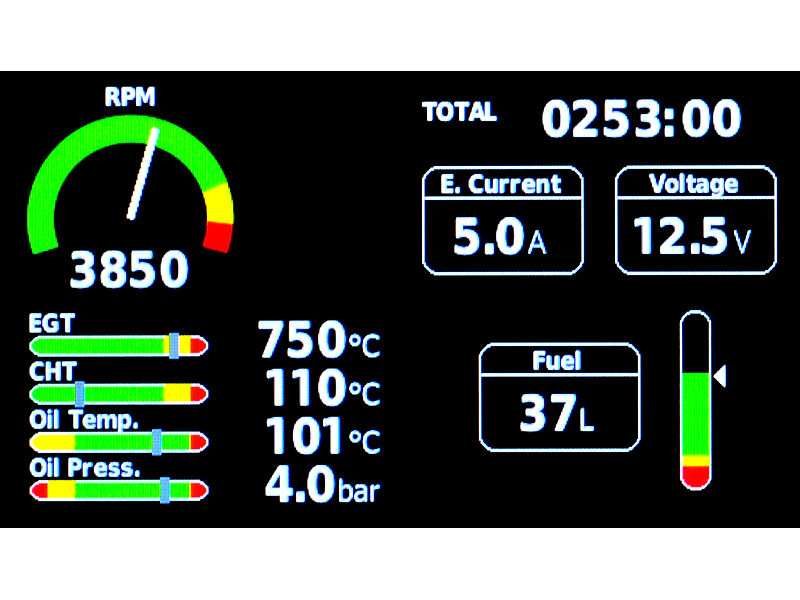

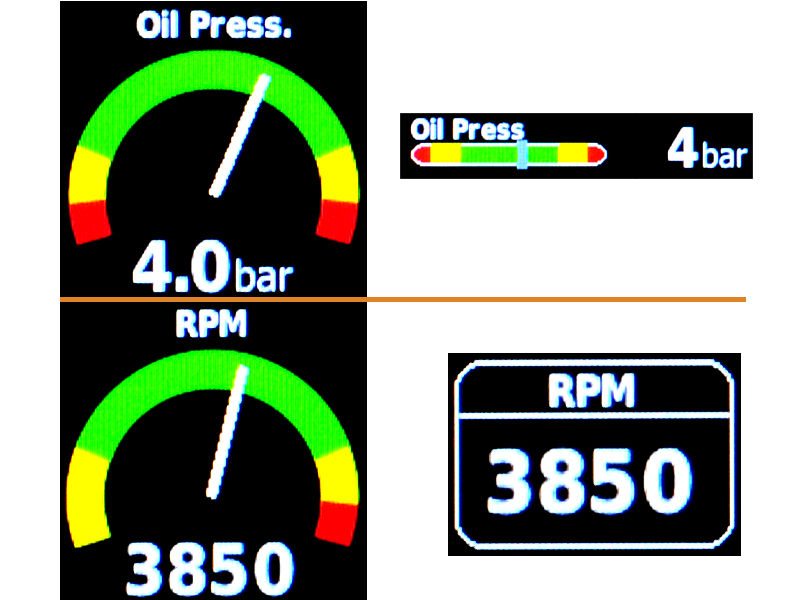

Diverses formes d'affihage des données

Le DIGI peut être configuré pour afficher diverses formes d'affichage des données

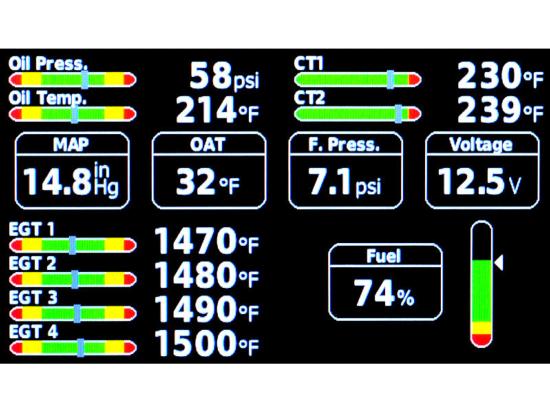

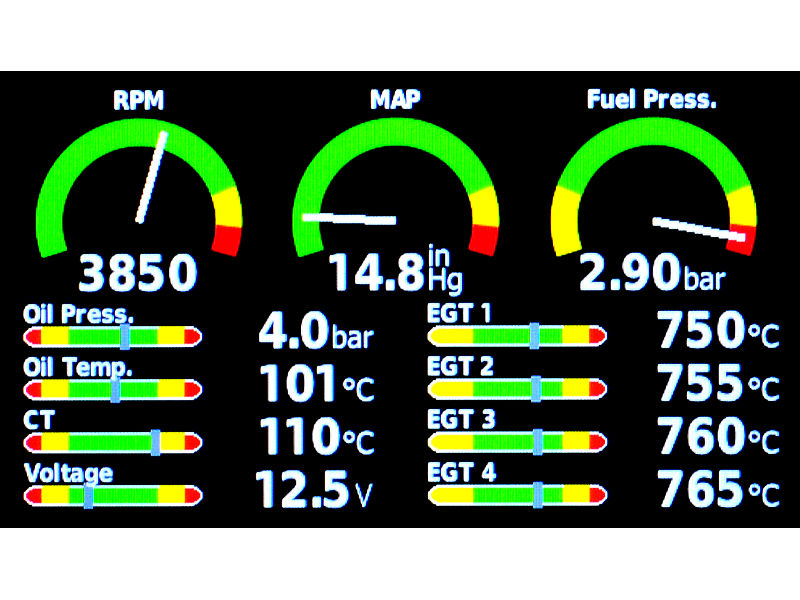

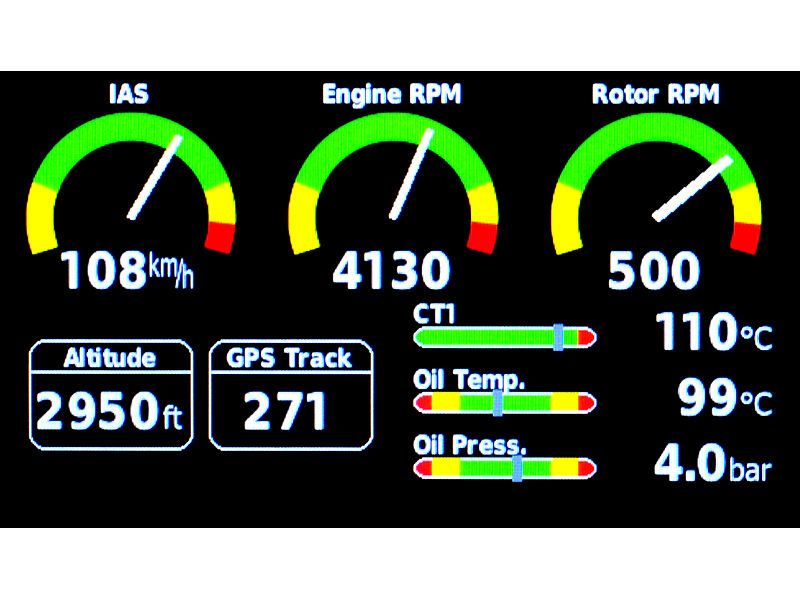

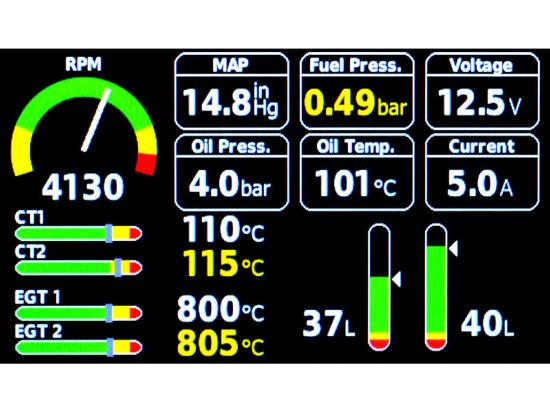

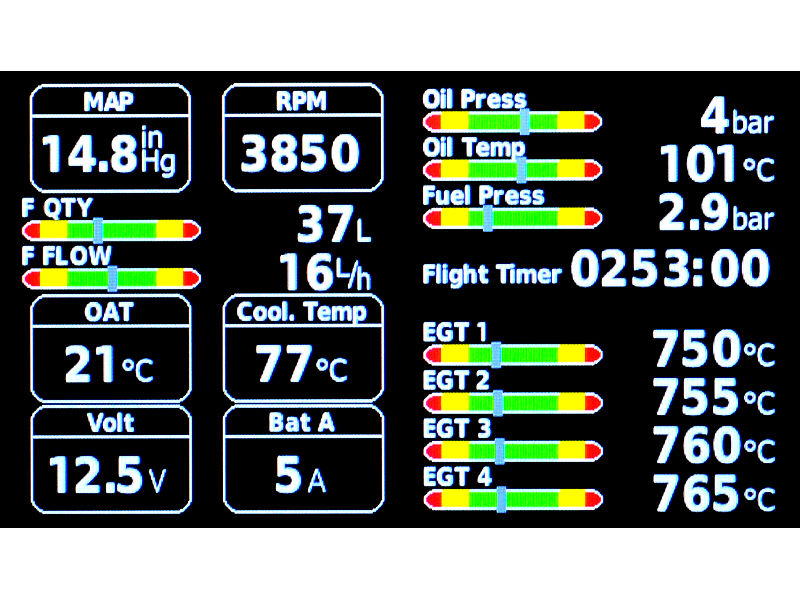

Exemples de dispositions d'affichage des données

Disposition autogire Magni

Disposition autogire DTA

Disposition motoplaneur Carat

Disposition avion Grob 109

Disposition avion Roko

Disposition Pipistrel Alpha Trainer

Differents affichages sont personalisable à partir du logciel Kanardia disponible pouir Windows, Mac ou Linux.

DIGI

Poids:

140 grammes

Dimension:

117 x 71 x 17 (50 avec connecteur) mm

Alimentation:

6 to 32 V

Courant:

169 mA to 12 V

Puissance:

2 W

Température de fonctionnement:

-30° à +85° C

Humidité:

30% à 90% sans condensation

Découpe tableau:

108 x 70 mm

Ecran:

Diagonale: 4,3"

Résolution: 480 x 272

Luminosité: 1000 cd/m²

Communication:

Bus CAN, 29 Bits, 500 kbis

Protocole Kanardia

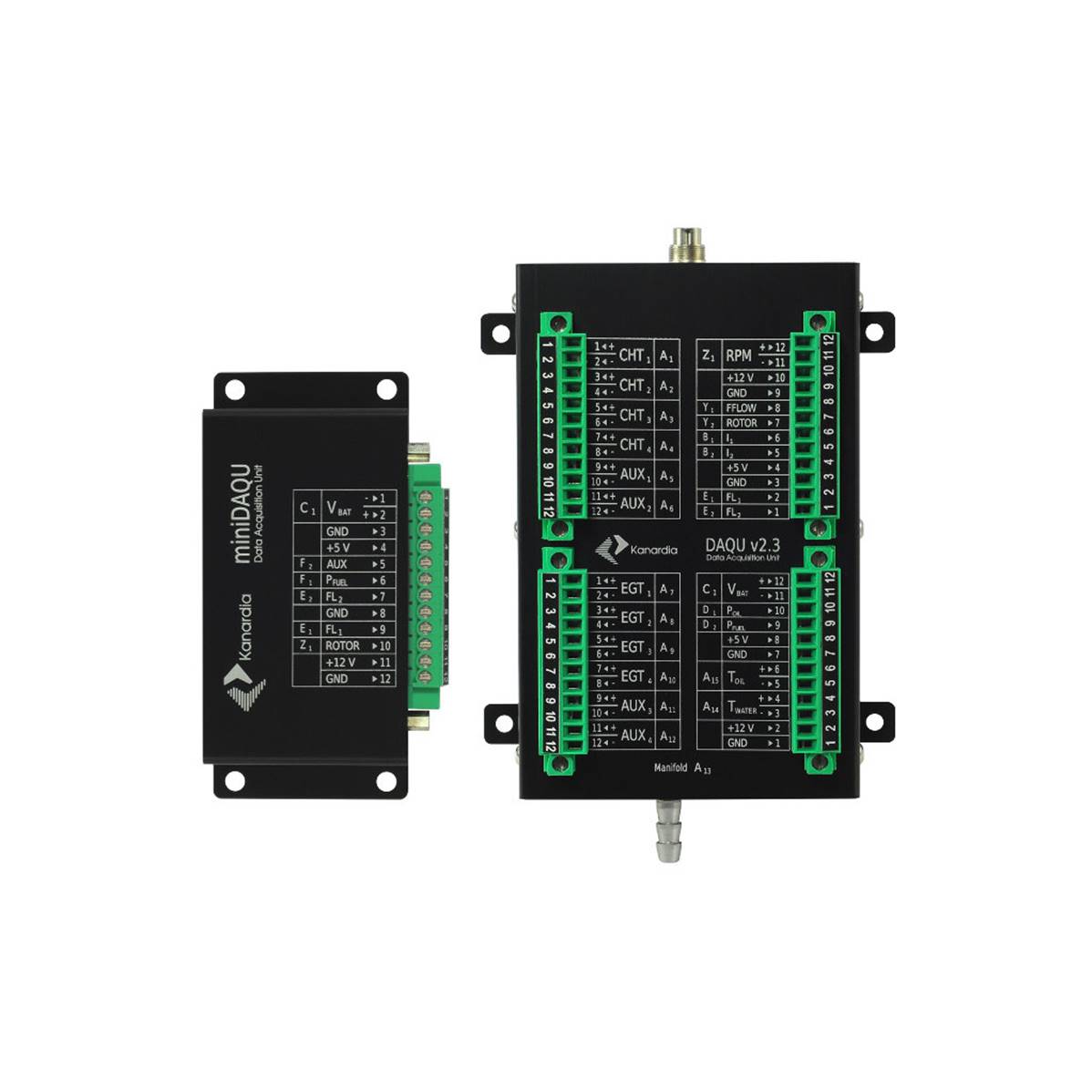

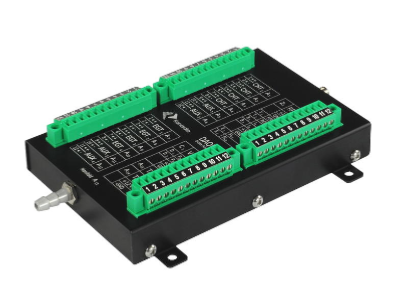

Le DAQU est une unité d'acquisition de données, spécialement conçue pour surveiller les paramètres du moteur. Il fournit des informations sur les appareils Nesis, Emsis, Aetos et Digi. Le Mini DAQU prend également en charge le moteur Rotax iS.

Le DAQU dispose de 21 canaux analogiques et de trois canaux numérique, qui peuvent être utilisés pour prendre en charge les fonctions suivantes:

  • Régime moteur
  • Régime du rotor
  • EGT
  • CHT
  • Pression d'admission (connecteur spécial)
  • Débit de carburant (1 à 2 capteurs)
  • Pression d'huile
  • Température d'huile
  • Température du liquide de refroidissement
  • Température boîte de vitesse
  • Température boîte à air
  • Niveau de carburant (deux réservoirs)
  • pression de carburant
  • Tenssion
  • Courant altérnateur
  • Courant batterie
  • Pression pneumatique ou hydraulique
  • Température carburateur
  • Position Trim
  • Position volets

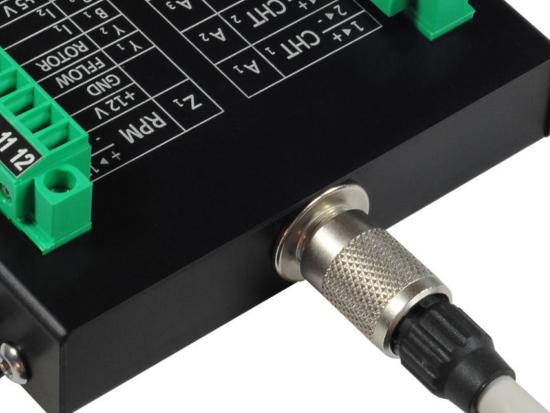

Connexion bus CAN

Le DAQU lit divers capteur moteur, traite les lectures et les transmet à d'autres unités / instruments.

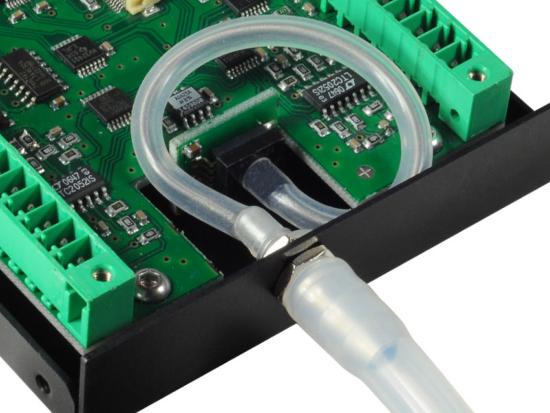

Capteur collecteur admission

Le DAQU dispose d'un capteur intégré utilisé pour mesurer la pression du collecteur d'admission.

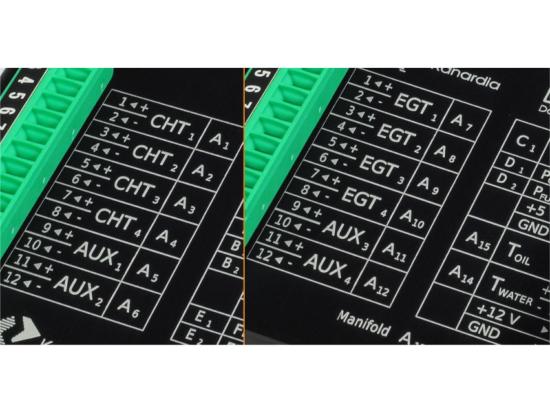

Canaux analogiques A

Canaux analogiques avec entrée -2,5 V à +2,5 V, généralement utilisés pour connecter des capteurs résistifs et des thermocouples.

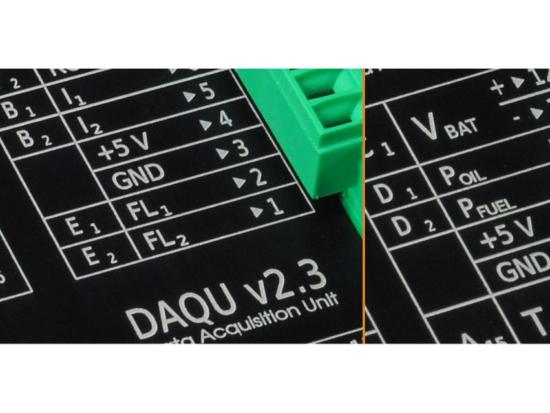

Canaux analogique B, D, E

Canaux analogiques avec entrée 0 à +5 V, utilisés pour lire les capteurs actifs.

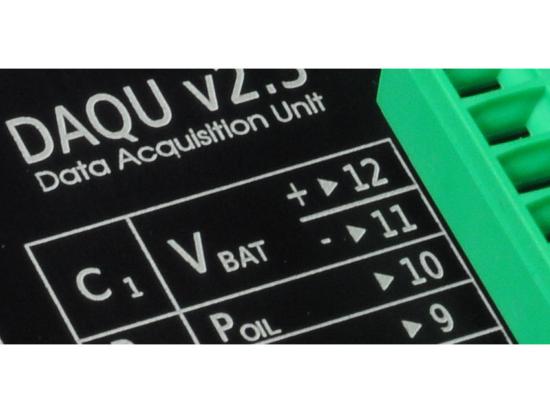

Canal analogique C

Canal analogique avec entrée 0 à +30 V, utilisé pour lire des niveaux de tension plus élevés.

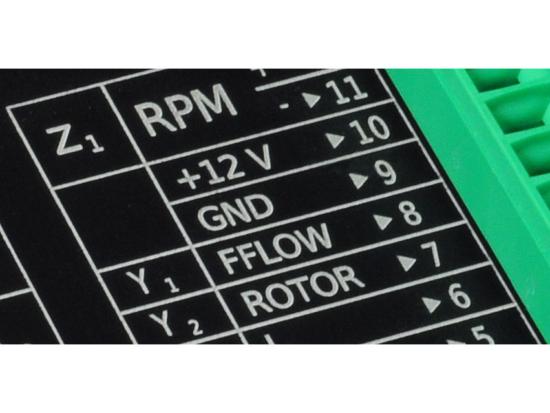

Canaux numériques Z, Y

Canaux numériques utilisés pour mesurer le temps entre les impulsions, tels que les signaux de régime du moteur ou du rotor ou le débit de carburant.

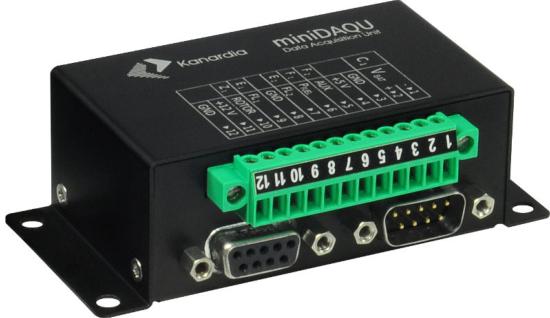

Moteur Rotax 912 iS - mini DAQU

Lorsque seuls des canaux supplémentaires limités sont nécessaires en plus des informations déjà fournies par l' ECU du Rotax 912 iS, vous pouvez envisager d'utiliser le Mini DAQU conçue à cet effet.

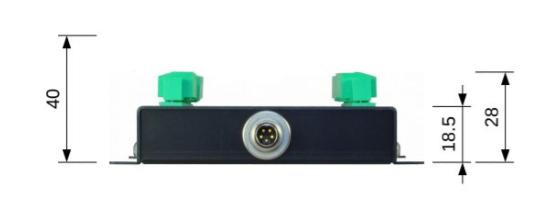

DAQU

Poids:

135 grammes

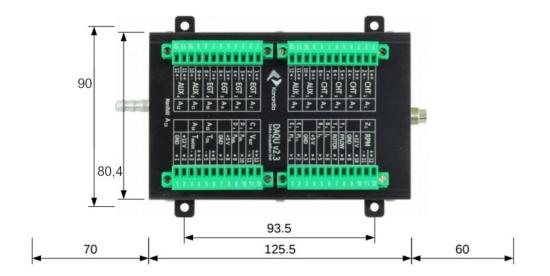

Dimension:

125 x 80 x 20 mm

Alimentation:

7 - 32 V

Courant:

60 mA à 12 V (Sans sondes)

100 mA à 12 V (Avec sondes)

Température de fonctionnement:

-30°C à +85°C

Humidité:

30% à 90% sans condenssation

Canaux analogiques

22 (15xA, 2xB, 1xC, 2xD et 2xE)

Canaux numériques

3 (1xZ et 2xY)

Processeur:

Cortex M3, 60 MHz

Communication:

Bus CAN, protocole Kanardia

Connecteur:

Binder 99 0414 00 05

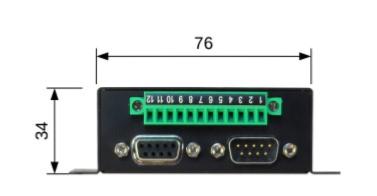

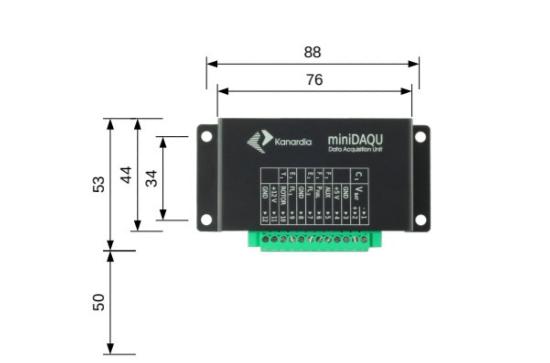

Mini DAQU

Poids:

90 grammes

Dimension:

76 x 44 x 30 mm

Alimentation:

7 - 32 V

Courant:

100 mA à 12 V (Sans sondes)

200 mA à 12 V (Avec sondes)

Température de fonctionnement:

-30°C à +85°C

Humidité:

30% à 90% sans condenssation

Canaux annalogique:

5 (1xC, 2xD et 2xE)

Canaux numérique:

1xY

Communication:

Bus CAN, protocole Kanardia

Connecteur ECU moteur:

D-SUB 9 femelle

Connecteur CAN Kanardia

D-SUB 9 mâle
